SC Duplex Adaptörleri ile Soğuk Haddelenmiş Çelik Fiber Patch Panel 288 Çekirdek Slayt Tepsisi

Metal Slayt Tepsisi Çekmece Tipi Fiber optik patch panel, optik fiber iletim haberleşme ağındaki terminal kablolama için yardımcı ekipmanlardır.

ve şube bağlantısı ve koruyucuyu korur.

SC / APC adaptörleri ve pigtailler ile tamamlanan raf montaj kulakları, yerinde konstrüksiyon yapıldığında fabrikadaki vidalarla kutuya sabitlenir ve rafa monte edilir.

Özellikler

• Fesih ve 19 'standart yapısında uygulanabilir,
• Metal sürgülü tasarım
• optik dağıtım çerçevesi ODF raf montaj
• FC, SC, ST, LC, E2000 adaptörleri için uygun
• Elektrostatik püskürtme ile soğuk haddelenmiş çelik sac
• Kutu boyutu: 430 * 300 * 6U

Yama Paneli Yapısı

3 parça içerir: kutu gövdesi , dahili bileşenler, fiber optik konektör koruyucusu.

1. Kutu gövde kabuğu

açmak ve kurmak için uygun , yüksek voltajlı topraklama metal bileşen için cihaz s.

2 . Ben esas olarak 3 bileşen I bileşenleri:

A. destek: iç destek için kullanılan iç yapı organı;

B. Ekleme tepsisi : fiber optik konektörü , koruma parçasını ve kalan elyafı saklamak için

kalan fiber optik uzunluğu 1,6m , bükülme yarıçapı ≥ 37.5mm , ayrıca tanımlamak için not var lif;

C .: sabit cihaz : Optik kablo kılıfını sabitlemek için , elemanı ve kablo örgüsünü güçlendirin .

Fiber optik konektörlerin koruma parçaları : kovan ve kablo lastik rakoru

Şartname

Üretim hattı resimleri:

İç tasarım: 24cores fiber optik ek yeri tepsisi, beyaz, yepyeni ABS malzeme, kablo yönetimi için 2 çubuk.

slayt metal malzemedir, kaliteli ve kullanımı kolaydır

önden genel bakış, kutunun arkasında, yeterli kablo yönetim seti ve kablo depolama için yeterli alan vardır.

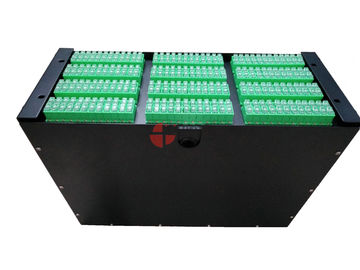

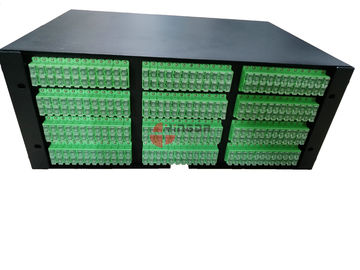

ön, toz geçirmez kapak ile 144 adet SC dubleks adaptör genel bakış, istikrarlı ve anti-toz tutmak için vidalar ile sabitlenir.

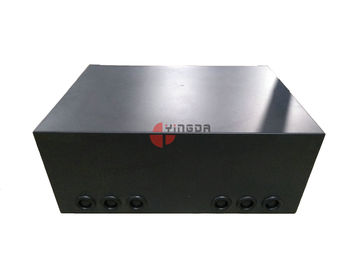

lastik conta ile 6 adet yuvarlak kablo portu ile geri

tüm kutu, daha iyi koruma için teslimat sırasında plastik film ile doludur.
