12 Port 19 İnç Raf Montajlı Sldding Fiber Optik Patch Panel 1U LC UPC Dubleks 24 Çekirdek
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | soğuk haddelenmiş çelik | Kalınlık | 1.2 mm SPCC |
|---|---|---|---|
| Kapasite | 24 çekirdekli tek fiber örgüler | bağlayıcı bağlantı noktası | LC çift yönlü adaptör bağlantı noktası |
| Başvuru | 19 inç optik dağıtım çerçevesi (ODF) | kurulum yöntemi | rafa monte patch panel |
| Renk | Siyah | Boyut | 480*300*1Umm |
| Vurgulamak | rack mount odf,sliding patch panel |
||
Ürün Açıklaması

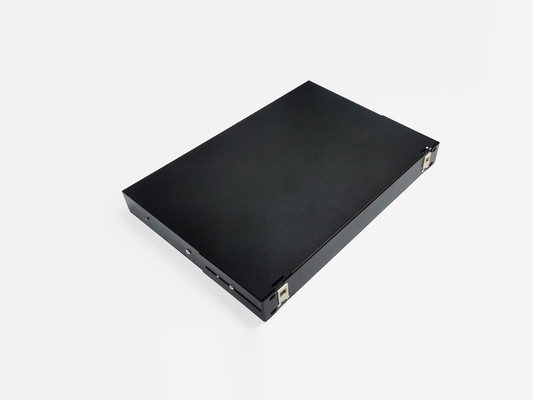

12 Port 19 İnç Raf Montajlı Sldding Fiber Optik Patch Panel 1U LC UPC Dubleks 24 Çekirdek
Rack Mount patch panel esas olarak optik fiber kablo ve ekipmandaki pigtail arasındaki bağlantı ve depolama için kullanılır.Duvara monte edilebilir ve yerden kurulum yapılabilir.Kutu gövdesi, yüksek kaliteli soğuk haddelenmiş çelikten, elektrostatik püskürtmeden yapılmıştır, görünüm güzeldir ve operasyon uygundur.
Yingda kayar fiber optik patch panel, SC LC FC ST adaptörlerini kurabilir ve maksimum 12 çekirdekli, 24 çekirdekli, 48 çekirdekli, 72 çekirdekli 96 çekirdekli 144 çekirdekli olabilir. Rak montaj çerçevesine sabitlemek için montaj braketleri ile.Optik kablo terminal bağlantısı ve fiber optik adaptör kurulumu için koruma sağlamak için akıllı bir tasarımdır.Fiber kabloların sonlandırılması, korunması, bağlanması ve yönetiminin bir birleşimidir.
12 Port Fiber Optik Patch Panel Özellikleri
- Esnek standart 19” raf kabini kurulumu
- Kablo armatürleri ve yönetim çubukları, geniş alan, makul tasarım ile eksiksiz ön işlemler
- Patch panelin içindeki fazla lifler için yeterli biriktirme alanı
- Lifler, örgüler ve bağlantılar için korumayı artırmak için lifler ve örgüler için makaralama alanı mevcuttur
- FC SC ST LC ve E2000 vb. gibi birden çok adaptör türünü tutmak için adaptör montaj çubuğu mevcuttur.
- Tam bükülme yarıçapı koruması
- kutudaki tüm parçalar alttan vidalarla sabitlenecektir.
- Ana kablo kutuya arkadan girer ve ardından ön operasyonda dağıtım yapar

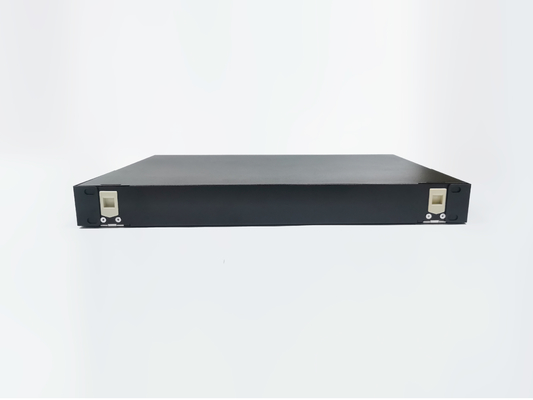

Bu 12port bağlantı paneli 19 inç raf için tasarlanmıştır, montaj kulakları teslimattan önce vidalarla kutunun her iki tarafına sabitlenir, inşaat sırasında lütfen vidayı sökün ve ardından montaj için kutuya sabitlemek için çevirin.

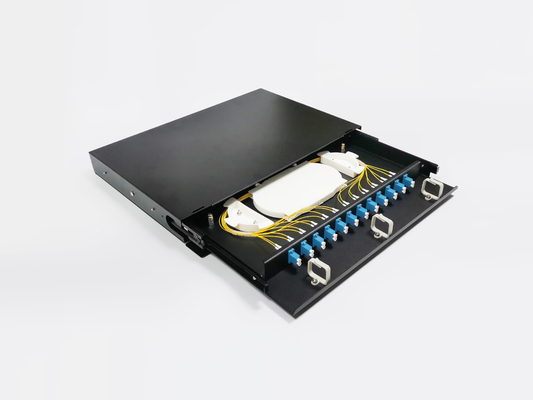

Adaptör plakalarının önünde geniş bir fiber yönetim alanı vardır, dağıtım pigtailleri veya kabloları sol veya sağ taraftan dışarı çıkabilir ve her bir fiberin birbirini rahatsız etmemesini sağlamak için kablo sarımı için plastik kelepçeler bulunur.
Bu LC UPC patch panel, metal slayt, Pürüzsüz sürükleme ve uygun kurulum kullanır.
Sadece alttan dışarı çekin, ardından fiberi kolayca yönetin, bittikten sonra ön kapılar, toz geçirmez tasarım ile kilitlemek için geri çekin.
- 1U patch panel 2 adet 12 fiber tepsi koyabilir, her tepsi füzyon ekleme kapasitesi 12 çekirdekli tek fiberdir, çift fiber ise maksimum 24 çekirdek olabilir.
- Bu arada, öndeki adaptör plakaları 1U yüksekliğinde maksimum 24 adet SC duplex = 48 çekirdek yapabilir, tüm adaptörler vidalarla sabitlenir.
- İpek baskı müşteri logosu, marka, seri numarası veya diğer bilgileri kutunun üzerine dilediğiniz gibi yazdırın.

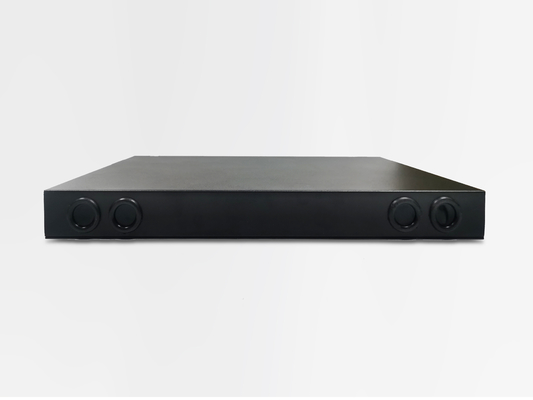

Yingda Patch panel kablo portları arkadan açılır, miktar ve kablo çapı özelleştirilebilir.Müşteri belirtmediği takdirde, arkada 4 port, her iki tarafta 2 adet, kablo çapı 20mm, toz geçirmezlik için kauçuk conta yapacaktır.
Kutunun içinde, tüm kabloların uzun vadede yerinde olmasını ve dağınık olmamasını sağlayan metal kablo fikstürü ve buna göre plastik armatürler olacaktır.
Raf Montajlı Bağlantı Paneli Sipariş bilgileri
|
modeli |
Boyut (mm) |
Maksimum Kapasite (çekirdek) |
|
GPSR-SC12 |
480×200×1U |
12 |
|
GPSR-SC24 |
480×200×1U |
24 |
|
GPSR-SC48 |
480×200×2U |
48 |
|
GPSR-FC12 |
480×200×1U |
12 |
|
GPSR-FC24 |
480×200×1U |
24 |
|
GPSR-FC48 |
480×200×2U |
48 |
|
GPSR-ST12 |
480×200×1U |
12 |
|
GPSR-ST24 |
480×200×1U |
24 |
|
GPSR-ST48 |
480×200×2U |
48 |
24 Çekirdekli Fiber Optik Patch Panel Teknik özellikleri
| ortam sıcaklığı | －25℃～＋40℃ |
| bağıl nem | ≤85%(＋30℃) |
| atmosferik basınç | 70kPa～106kPa |
| Yalıtım direnci |
fiber optik kablo terminali ve kablo metal mukavemet elemanı, fiber optik kablo metal bileşenlerin kendisi, fiber optik kablo metal bileşenler ve zemin, yalıtım direnci > 2 x 104MΩ olmalıdır. |
| Dielektrik gücü |
fiber optik kablo terminali ve kablo metal mukavemet elemanı, fiber optik kablo metal bileşenlerin kendisi, fiber optik kablo metal bileşenler ve toprak, 15kV voltaj altında Arıza olmadan 1 dakika, ark olayı yok. |
Standart aksesuar şunları içerir: rafa montaj kulakları, ekleme tepsisi, montaj kitleri, ısıyla daralan koruma kılıfı, naylon bağ, kablo kelepçeleri
Pigtailler ve adaptörlerle önceden sonlandırılması gerekiyorsa, ayrıntılar için lütfen satış ile görüşün.
OEM veya ODM kabul edilebilir.
