Saha Yerleşik Bağlayıcı
Created with Pixso. 5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo

Marka Adı: YINGDA
Model Numarası: FMC-M-SM-SCP-APC-CD-MP (KG53)
Adedi: 500PCS
fiyat: 0.19USD-0.72USD
Teslim Zamanı: 5 working days after received your payment
Ödeme Şartları: T/T or western Union
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
ISO SGS ROHS
Malzeme:
plastik
Ev Rengi:
Yeşil
Elyaf Türü:
Tek mod
arka kapak:
Siyah
Ekleme kaybı:
<0.3db
Geri dönüş kaybı:
> 45db
paket:
Plastik torba ve Kutu
Toplam uzunluk:
53mm
V oluk malzemesi:
Seramik
Ömür:
500times
Ürün Adı:
sc fiber konnektör,sc fiber optik konnektör,fiber kablo konnektörleri,sahada kurulabilir konnektör
Packaging Details:
1pc /plastic bag, 10pcs/bigger plastic bag, then 100pcs/box, 1000pcs/ carton
Supply Ability:
500,000pcs per month
Vurgulamak:

mechanical splicer

,

FTTH connector

Ürün Tanımı

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo





Satış noktası:



1.SC / APC, kapak tipi, toplam uzunluk 53mm

2. 2mm * 3mm'ye uygulayın lifdamla kablosu

3. Seramik C-oluk yapısı plastik veya metal değil, iyi sızdırmazlık performansı, alev geciktirici

4. Ekleme kaybı: ortalama ≤0.2dB, MAX≤0.4dB

5. Dönüş kaybı: ≥50dB

6. Epoksi veya cilalı, sahada kurulabilir, fabrikada gömülü fibere gerek yoktur





Açıklama



SC / APC Fiber Optik Hızlı Konektör, FTTH için tasarlanmıştır yeni nesil bir fiber konektördür

montajda kullanılır.Açık akışlı ve Ön dökümlü, optik ve

mekanik özellikler standart fiber optik konektörü karşılar.


Sıkma pozisyonu yapısının montajı için yüksek kalite ve yüksek verimlilik için tasarlanmıştır.

benzersiz bir tasarımdır ve hiçbir sarf malzemesinin yapıştırılmasına, parlatılmasına gerek yoktur.Lif benimsemek

önceden kurulmuş yapı ve saha kurulumu için uygun.





Şartname



Tür

Parametreler

Ekleme kaybı

≤ 0.3dB (1310nm ve 1550nm)

Geri dönüş kaybı

≤ -45dB

Çıplak lif gücü

> 5N

Kaplama gücü

> 10N

Gerginlik

> 50N

Mekanik dayanıklılık (500 kez)

IL ≤ 0.2dB ve RL ≤ 5dB

Çalışma sıcaklığı

5ºC ile +70ºC arası



5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 0

Uygulama

  • Öncül ortamlar
  • LAN ortamları için masa başında bağlantılar
  • Yama panelleri
  • Doğrudan ekipman sonlandırma
  • Abone / Ev (FTTH) uygulamaları için Fiber
  • Onarım / değiştirme gereksinimleri
  • Ekipman test uçları



Özellikleri

  1. Hassas mekanik boyutlar
  2. Düşük ekleme kaybı, yüksek geri dönüş kaybı
  3. IEC61754-4 standardına uyun
  4. Tekrarlanabilir zamanlar 50 defadan az değildir;
  5. Uzun ömürlü tasarım, 30 yıldan fazla.
  6. Açık akış ve Ön döküm tipi ürünler sağlayın
  7. Önceden yüklenmiş fiber yapıyı benimsemek
  8. Saha kurulumu için uygun
  9. Epoksi veya cilalama gerektirmez, sahada kolay montaj
  10. Fiber sonlandırma sıfırlanabilir, zamandan ve enerjiden tasarruf edebilir, hurdayı azaltabilir
  11. Özelliğe de gerek yok, hazır

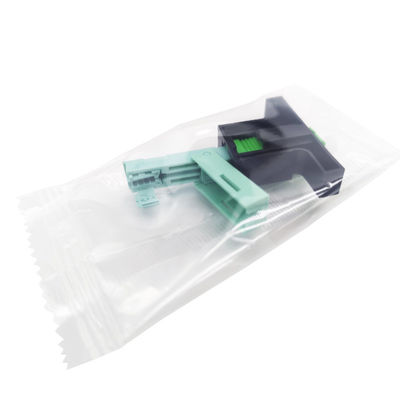

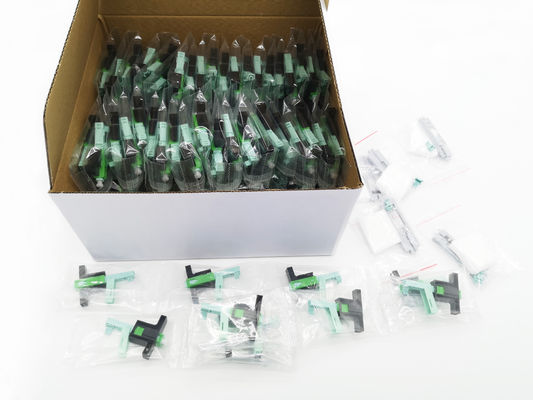

Paket Bilgileri:



1 adet / plastik torba, 100 adet / iç kutu, 10 adet iç kutu / karton kutu



5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 15G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 2

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 35G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 4



Ürün Detayları:

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 5

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 6

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 7

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 8



İngilizce Kullanım Kılavuzu: 1 adet / 100 adet iç kutu



Hızlı konektörler nasıl kullanılır?



Elyafı işleyin

1. Damla kablosunu 50-60 mm dışarıya kadar sıyırıcıya sokun ve kablo mukavemeti katmanını sıyırın

2. Soyulmuş kabloyu kelepçeye bastırın, fiberi kilitlemek için 4 nokta vardır

3. Fiberin kaplamasını sıyırmak için uzunlamasına fiber sıyırıcıyı sokarak kablo kaplama katmanını sıyırın.Veya fiber kelepçenin Miller sıyırıcı hizasını kullanın.

4. Uygunsa, yaklaşık 60 ° yöne doğru bükerek fiberi kontrol edin

5. Fiberi alkollü bezle 0 ° silerek ve tekrar 90 ° silerek temizleyin

6. Kelepçeyi, ok yukarı gelene kadar uzunluk sabitleyiciye yerleştirin ve sonuna kadar bastırın

7. Elyaf kesme yuvasını düz bir şekilde yatırın, uca hizalayın ve ardından elyafı kesin

8. Son olarak fiber uzunluğu: 19,4 mm ve 29,4 ± 0,1 mm, resme bakın

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 9



Montaj

Siyah dolabı kontrol edin

Fiberi, fiber bükülene kadar V girişiyle birlikte yerleştirin, ancak V girişinden 1 mm'den daha yüksek olmamalıdır

Muhafazayı, kaplamayı ve aparatı aynı seviyede tutun, anahtarı çıkarın.

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 10



Demontaj

Yardımcı jig'i monte edin, anahtarı sağ uca takın

Elyafın kilidini açın

Kapağı açmak için özel dışbükey kullanın, kabuğun kilidini açın

Fiberi çıkarmak için 15 ° yükseltin

5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 11



Diğer Benzer Türler:



5G 0.2dB Seramik C-Groove Fiber Optik Sonlandırılmış Sahada Takılabilir SC APC Konektörü 2 * 3mm Bırak Kablo 12
