Ürün ayrıntıları:
|
| Malzeme: | plastik | Paket kutusu: | blister kutu |
|---|---|---|---|
| Elyaf Türü: | G652D, G657A1 A2 mevcuttur | Fiber Modu: | Tek mod |
| Fiber Uzunluğu: | giriş: 1 metre, çıkış: 1.5 metre | Bağlayıcı Tipi: | SC / APC |
| Uygulama: | PON, FTTH, ODN ağı | Kurulum: | fiber optik raf montaj yama bölmesi, ek yeri kapatma veya kabin |
| ABS kutu boyutu: | 120 * 80 * 18 mm | at kuyruklu ceket: | PVC |
| Fiber rengi: | Mavi / Turuncu / Yeşil / Kahverengi / Gri / Beyaz / Kırmızı / Siyah | ||
| Vurgulamak: | 1x32 Fiber Optik PLC Bölücü,G652D Fiber Optik PLC Bölücü,G652D Optik PLC Bölücü |
||
ABS Modül Kutusu Tipi G652D 1x32 Fiber Optik PLC Bölücü
1x32 Fiber PLC Bölücü ABS Modülü Kutusu Tipi Pigtailler G652D PVC SC / APC 2.0mm Sarı ile Tek mod
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, optik sinyalleri Merkez Ofis'den (CO) birden çok yere dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetimi cihazıdır.
ABS PLC ayırıcı, en yaygın olarak PON ağlarında kullanılır.İç optik bileşenler ve kablo için tam koruma sağlar, ayrıca rahat ve güvenilir kurulum için tasarlanmıştır, ancak hacmi nispeten büyüktür.Esas olarak çeşitli bağlantı ve dağıtım ürünleri (dış mekan fiber dağıtım kutusu) veya ağ kabinleri için kullanılır.
Yingda, 1x2 1x4, 1x8, 1x16, 1x32 1x64 bölme oranı sunabilir ve paket mini modül, ABS modülü, LGX modüler, raf tipi veya farklı uygulamalarda kapalı tipte optik plc ayırıcılar olabilir.
Teknik özellik
|
Optik Performans |
Birim |
Şartname |
|
|
Ekleme Kaybı (Konektörsüz) |
MAX |
dB |
16.8 |
|
Bağlayıcı Ekleme Kaybı |
MAX |
dB |
0.1 |
|
Ekleme Kaybı (Konektörlü) |
MAX |
dB |
17.0 |
|
Tekdüzelik Kaybı |
MAX |
dB |
1.5 |
|
Polarizasyona Bağlı Kayıp |
MAX |
dB |
0.3 |
|
Dalgaboyu Bant Genişliği |
MIN |
nm |
1260 ~ 1650 |
|
Geri Dönüş Kaybı (Tüm Bağlantı Noktaları) |
MIN |
dB |
50 |
|
Yönelme |
MIN |
dB |
55 |
|
Çalışma sıcaklığı |
ÖC |
dB |
-40 ~ 85 |
|
Mekanik ve Yapılandırma |
|
||
|
|
Şartname |
||
|
Etiketleme (Etiket Malzemesi ve Boyut) |
- |
75 * 50 (mm) |
|
|
Serileştirme (Lazer Markalama veya diğerleri) |
- |
Etiket |
|
|
PLC Splitter Paketleme |
- |
ABS Plastik Kutu |
|
|
Paket Diemension |
- |
18 * 80 * 120 (mm) |
|
|
Elyaf Tipi |
- |
G657A1, G652D |
|
|
Elyaf Rengi |
- |
Giriş: Orijinal |
|
|
Boru türü |
- |
Φ2.0, PVC |
|
|
Tüp Rengi |
- |
Giriş: Sarı |
|
|
Bağlayıcı türü |
- |
Giriş: SC /BirPC |
|
|
Bireysel Test Veri Sayfası Formatı |
Basılı kopya |
1310, 1490, 1550 nm ILUFPDL |
|
Ürün Detayları

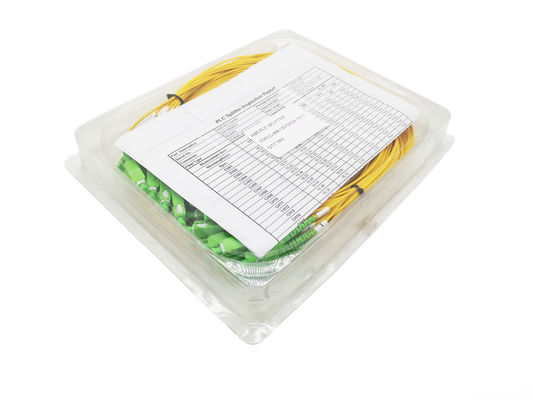

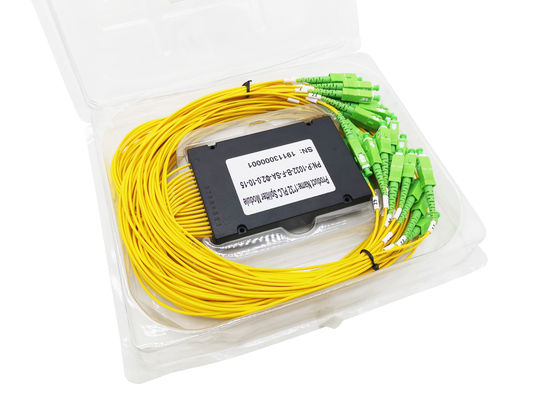

1 * 32 PLC Splitter'ın 1PC'si, 1x2, 1x4, 1x8, 1x16, 1x32,1x64 veya 1x128 gibi farklı ayırıcı oranı, kablo bağı ile sabitlenmiş, kablo bağı ile sabitlenmiş, 1x2, 1x4, 1x8, 1x16, 1x32,1x64 veya 1x128 gibi farklı ayırıcı oranı farklı blister kutusu boyutunu kullanacaktır, nakliye sırasında yerinde yapmak için.

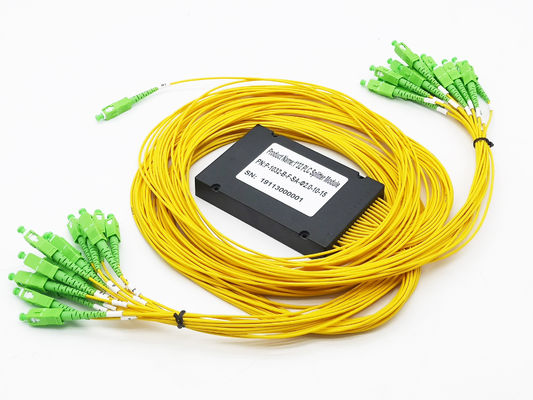

ABS plastik kutusu siyahtır, uluslararası standart boyuttadır, optik fiber rafa monte yama paneli, ek yeri kapatma veya optik dağıtım kutusu ODB OTB kutuları üzerine vidalarla veya ayrılmış armatürlerle sabitlenebilir.Ayırt edilmesini kolaylaştırmak için ürün temel bilgilerinin bir etiketini yapıştıracağız.Müşteri logosu veya şirket adı ipek baskısını veya OEM tasarımı için logo etiketleri ile kabul edin.
Pigtailler için numara işareti çıkışları vardır: 1 2 3 4 5 ... 32, yapım sırasında çıkışları ve iz sinyallerini tanımlamak için.
Ayırıcı girişi için de "IN".
Bölücülerin tüm çıkışı ve girişi, kolay kullanım, gelecekte kalan veya değişim için bir numara halkalı olacaktır ；
Üst ve alt ayrım katmanlarını kolaylaştırmak için 16 örgülü her katman birbirine bağlanmıştır.
Uygulamalar:
Özellikleri:
Sipariş Bilgisi
| Modeli | Bölünme oranı | Kutu boyutu / mm | Konektörler |
| YDPLC-AM-102 | 1X2 | 100 * 80 * 10 | SC / UPC = SU |
| YDPLC-AM-104 | 1X4 | 100 * 80 * 10 | SC / APC = SA |
| YDPLC-AM-108 | 1X8 | 100 * 80 * 10 | FC / UPC = FU |
| YDPLC-AM-116 | 1X16 | 120 * 80 * 18 | FC / APC = FA |
| YDPLC-AM-132 | 1X32 | 120 * 80 * 18 | LC / UPC = LU |
| YDPLC-AM-164 | 1X64 | 100 * 40 * 6 | LC / APC = LA |
| YDPLC-AM-202 | 2X2 | 100 * 80 * 10 | ... |
| YDPLC-AM -... | ... | ... | ... |
