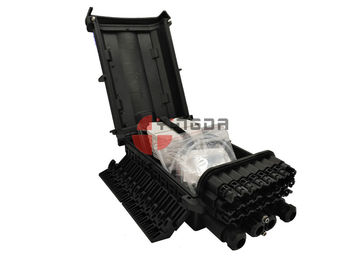

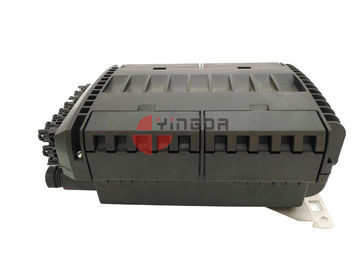

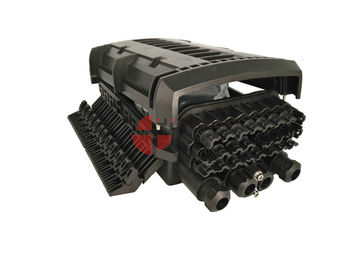

24 Port 96 Çekirdek PP Bırak Kablo IP68 Duvara Monte Fiber Optik Bağlantı Kutusu Inline Kapatma
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMalzeme | PP | Boyut | 380 * 245 * 155 mm |
---|---|---|---|
Maks. Kapasite | 144cores | mak. ekleme tepsisi | 6 adet, 24 fitil / tepsi |
Renk | siyah | Özellikleri | besleyici kablosu için kesilmemiş bağlantı noktası |
Kablo çapı | 10 ~ 17.5 mm | Seal Tipi | toka ve vida |
Uygulama | FTTH direk montajı veya duvara montaj | ||
Vurgulamak | Fiber optik bağlantı kutusu,fiber optik kablo bağlantı kutusu |

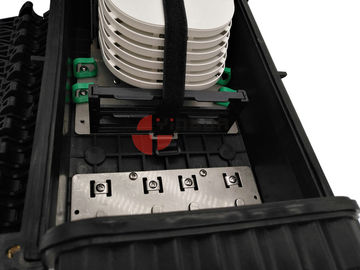

FDB0224F, vida ve toka olmadan mühürlemek için tasarlanmıştır. Kompakt boyut ve çevirmeli kapak, kolay kullanımın yanı sıra, tam işlev sağlar. Ekleme tepsileri, bir tarafta bir menteşe ile birleştirilir, bu da her bir tepsideki işlemi daha kolay hale getirir. Ekleme sonrasında her tepsiyi dışarı çekebilir, ardından kapatarak sabitleyebilirsiniz. Çalışma hasarını önlemek için tasarlanmıştır.
Şartname
Boyut (mm) | 380 * 245 * 155 | Maks. kapasite (Tek fiber) | 72 / 144cores |
Ağırlık (kg) | 4,5 ~ 5 | Sızdırmazlık tipi | Mekanik |
Kablo portları | 10 ~ 17,5 mm çapındaki kesilmemiş kablo için 1 giriş kablo portu. 8 ~ 17,5 mm kablo çapı için 2 çıkış kablo portu. Kablo çapı 4 mm'den az olan 24 çıkış kablo portu. | Tek ekleme tepsisi kapasitesi (Tek fiber) | 12/24 |
Ekleme tepsi miktarı | 6adet | Malzeme | PP |
3. Yapı
3.1 Kapama ve aksesuarlar (Resim 1)
Resim 1
Parça listesi
Ana kitleri
S / N | Açıklama | miktar | Not |
1 | kapak | 1 | 337 (L) 242 (W) x 63 (H), mm x. |
2 | baz | 1 | |
3 | Conta bileziği | 1 | Kutu sızdırmazlık |
4 | 8202 sızdırmazlık parçaları | 16 | Kablo portları sızdırmazlık |
5 | Ekleme tepsisi | 4 | Kablo ekleme ve depolama için |
6 | Ekleme tepsisi kapağı | 1 | |
7 | Ekleme tepsisi bandaj | 1 | Birkaç ekleme tepsisini sabitleme |
8 | Bağlantı elemanı cıvatası | 2 | Sabitleme kapağı ve kapak kapağı |
9 | Toka | 4 | Sabitleme kapağı ve kapak kapağı |
10 | Sıkı fındık | 16 | Yumuşak kablo bağlantı noktalarının sızdırmazlığı |
11 | Sıkı aracı | 1 | Sıkı fındık için özel |
12 | Kablo sabitleme paneli | 1 | Kesilmemiş kablo sabitleme |
13 | Adaptör kurulum paneli | 4 | 6 SC simpleks adaptör için bir adaptör paneli |
14 | Ekleme tepsi braketi | 1 | 6 ekleme tepsisini takın |
15 | Üst kapak stoper | 1 | Üst kapak sınırı |
16 | Plastik fındık | 2 | Sabitleme kablosu |
Özellikler

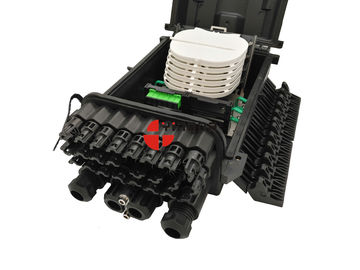

1 adet kesilmemiş bağlantı noktası, 2 adet yuvarlak bağlantı noktası, 24 adet damla kablo bağlantı noktası, fiber için iş kablolarının dağıtımı ve ayrıştırma ve sonlandırılması için mükemmeldir.
her kutu 6 adet çıkarılabilir tepsi ve 24 adet SC adaptör paneli ve kablo sabitleme ve yönlendirme için metal sac.
Kutu güçlü, toka benzersiz tasarım, yüksek mukavemetli mühendisi plastik, iç de kablo kelepçeleri var.
tüm metal parçalar paslanmaz çeliktir, dış mekan uygulamasına uygundur, eğer küçük tabakaya ihtiyacınız varsa, ayrıca yapabilirsiniz.
ekleme tepsisi füzyonu maks. 12cores, çift 24 cores fiber; ayrıca maks. 1x, 1x4, 1x8 fiber optik plc splitter tüpü olukta. Çelik boru ile aynı büyüklükte.
Standart parçalar
S / N | Açıklama | miktar | Not |
17 | Duvar montaj kiti | 1 | Duvar montajı için |
18 | Genişleme ankrajı | 2 | Duvar montaj kitinin parçaları |
19 | Altıgen cıvata | 2 | Duvar montaj kitinin parçaları |
20 | Naylon kravat (3 * 120mm) | 12 | Sabitleme kablosu |
21 | Füzyon kovanı (Φ1.0 * 60mm) | Lif çekirdeklerine göre. | Kablo ekleme |
22 | 0.2m bobin tüpü | 1 | Lif koruyun |
23 | Yalıtım bandı | 1 | Accessorial fiksasyon |
24 | 0.5m EVA tüpü | 1 | Lif koruyun |
25 | kurutucu | 1 | |
26 | M6 iç altıgen anahtar | 1 | Kutusunu açmak için aracı |
27 | 14 # grommet | 2 | Kablo çapı için 12-17,5 mm |
28 | 41 # grommet | 2 | Kablo çapı için 8-12 mm'den |
29 | Plastik fiş | 4 | Kablo portunu kapatın |
30 | Demir anahtarı | 1 | araç |
Opsiyonel parçalar
S / N | Açıklama | miktar | Not |
25 | Direk montaj kiti | 1 | Direk montajı için |
26 | Kapakçık | 1 | Sızdırmazlık performansı test |
