Marka Adı: | YINGDA |
Model Numarası: | FDB0216F |
Adedi: | 100pcs |
fiyat: | Anlaşılabilir |
Teslim Zamanı: | 1 hafta |
Ödeme Şartları: | T/t, Western Union |
FDB0216F vidasız sızdırmazlık elemanı olarak tasarlanmıştır. Kompakt boyut ve kapak örtüsü, kolay kullanım ve tam fonksiyon sağlar.
Ekleme tepsileri, her bir tepsideki çalışmayı kolaylaştıran bir tarafta bir menteşe ile birleştirilir. Çalışma hasarını önlemek için tasarlanmıştır.
şartname
Boyut (mm) | 380 x 245 x 130 | Maks. kapasite (Tek fiber) | 16 |
Ağırlık (kg) | 4,5 ~ 5 | Sızdırmazlık tipi | Mekanik |
Kablo bağlantı noktaları | Çapı 10 ~ 17.5 mm olan kesilmemiş kablo için 1 girişli kablo bağlantı noktası. Kablo çapı 8 ila 17.5 mm arasında 2 çıkış kablo portu. Kablo çapı 4 mm'den az olan 16 çıkış kablo portu. | Tek ekleme tepsisi kapasitesi (Tek fiber) | 16 |
Ek kiti miktarı | 2adet |

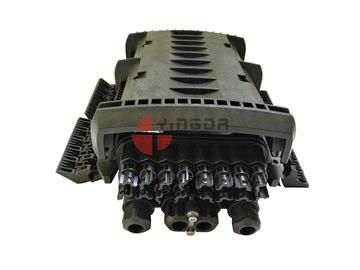

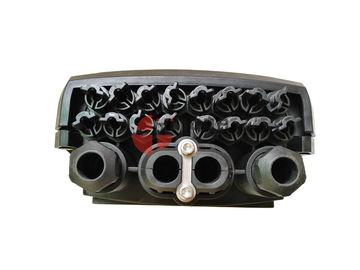

ÖN GÖRÜNÜM YAN BÜYÜK GÖRÜNÜMÜ

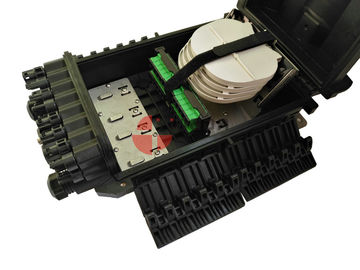

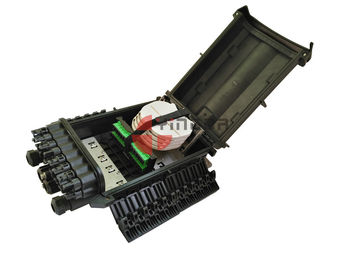

DAHİLİ GÖRÜNÜŞ -1 DAHİLİ GÖRÜNÜM -2
Parça listesi
Ana kitler
S / N | Açıklama | miktar | Not |
1 | kapak | 1 | 337 (L) 242 (W) x 63 (H), mm x. |
2 | baz | 1 | |
3 | Conta bileziği | 1 | Kutu mühürleme |
4 | 8202 sızdırmazlık parçaları | 16 | Sızdırmazlık kablo portları |
5 | Ekleme tepsi | 4 | Kablo ekleme ve depolama için |
6 | Ek plaka kapağı | 1 | |
7 | Ekstra tepsi bandajı | 1 | Birkaç ek yeri tepsisi tespiti |
8 | Tespit cıvatası | 2 | Tespit kapağı ve kapağın kapatılması |
9 | Toka | 4 | Tespit kapağı ve kapağın kapatılması |
10 | Sıkı fındık | 16 | Yumuşak kablo bağlantı noktalarının sızdırmazlığı |
11 | Sıkı takım | 1 | Somun sıkılaştırması için özel |
12 | Kablo sabitleme paneli | 1 | Kesilmemiş kabloyu sabitleme |
13 | Adaptör kurulum paneli | 4 | 6 SC simpleks adaptörleri için bir adaptör paneli |
14 | Ek başlık dirseği | 1 | 4 ekleme tepsisi takın |
15 | Üst kapak durdurucu | 1 | Üst kapağı sınırla |
16 | Plastik somunlar | 2 | Sabitleme kablosu |
Standart parçalar
S / N | Açıklama | miktar | Not |
17 | Duvar montaj kiti | 1 | Duvara montaj için |
18 | Genleşme çapa cıvatası | 2 | Duvar montaj kitinin parçaları |
19 | Altı köşeli cıvata | 2 | Duvar montaj kitinin parçaları |
20 | Naylon kravat (3 * 120mm) | 12 | Sabitleme kablosu |
21 | Füzyon kılıfı (Φ1.0 * 60mm) | Fiber çekirdeğine göre. | Kablo ekleme |
22 | 0.2m bobin tüpü | 1 | Lifi koruyun |
23 | Yalıtım bandı | 1 | Aksesuar fiksasyonu |
24 | 0.5m EVA tüpü | 1 | Lif koruyun |
25 | kurutucu | 1 | |
26 | M6 iç altıgen anahtar | 1 | Kutuyu açmak için kullanılan araç |
27 | 14 # gromet | 2 | Kablo çapı için. 12-17.5 mm'den |
28 | 41 # gromet | 2 | Kablo çapı için. 8-12mm arası |
29 | Plastik fiş | 4 | Kablo bağlantısını mühürle |
30 | Demir anahtar | 1 | araç |
İsteğe bağlı parçalar
S / N | Açıklama | miktar | Not |
25 | Kutup montaj kiti | 1 | Kutup montajı için |
26 | Kapakçık | 1 | Sızdırmazlık performansını test etme |
