Marka Adı: | Yingda |
Model Numarası: | 8Ch CWDM 1x8 |
Adedi: | 100 adet. |
fiyat: | 1.1USD-4.58USD |
Teslim Zamanı: | 7 gün |
Ödeme Şartları: | Banka havalesi, Western Union, Moneygram |
CWDM, metropol alan ağı erişimi için kullanılan düşük-maliyetli bir WDM iletim teknolojisidir. Farklı dalga boylarındaki ışığı tek bir optik fiberde birleştirmek için tek modlu fiberin düşük kayıplı alanının devasa bant genişliğini kullanır.
Mux CWDM ModülüÖzellikler
Düşük Eklemeloss ve düşük PDL
Yüksekkanalİzolasyonu
İyi kanal-kanal üniformitesi
Yüksek Güvenilirlik ve Kararlılık
TelcordiaUyumlu
RoHS Uyumlu
WDM ModülüUygulama
ü Geniş bant ağları
ü PON Ağları
ü CATVsistem
ü CWDM sistemi
CWDM Mux Demux ModülüŞartname
Parametreler |
Birim |
4CH |
8CH |
12CH |
18CH |
|
Çalışma Dalga Boyu |
nm |
1260~1620 |
||||
Kanal Aralığı |
nm |
20 |
||||
Merkez Dalga Boyu |
nm |
ITU,ITU+1 |
||||
Merkez Dalga Boyu Doğruluğu |
nm |
±0.8 |
||||
Geçiş bandı @-0.5dB |
nm |
±6.5 |
||||
Port Ekleme Kaybı |
dB |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
Bağlantı Kaybı |
dB |
≤2.1 |
≤3.3 |
≤4.1 |
≤4.3 |
|
İzolasyon |
Bitişik |
dB |
≥30 |
|||
|
Bitişik Olmayan |
dB |
≥40 |
|||
Dalgalanma |
dB |
≤0.5 |
||||
Polarizasyona Bağlı Kayıp |
dB |
≤0.2 |
||||
Geri Dönüş Kaybı |
dB |
≥40 |
||||
Yönlülük |
dB |
≥50 |
||||
Güç |
mw |
≤300 |
||||
Fiber Tipi |
/ |
G657.A1(0.9mm Tüp, 2.0mm Tüp) |
||||
Fiber Uzunluğu |
m |
0.5+/-0.05&Özelleştirilmiş |
||||
Konektör |
/ |
LC/UPC&Özelleştirilmiş |
||||
Çalışma Sıcaklığı |
℃ |
-20~75 |
||||
Depolama Sıcaklığı |
℃ |
-40~85 |
||||
Muhafaza |
mm |
155*129*29,215*190*42,484*250*44 |
NOT:
Tüm özellikler, tüm polarizasyon durumlarını ve belirtilen tüm çalışma sıcaklığı ve tüm dalga boyu aralıklarını içerir.
Tüm veriler konektörler olmadan, bir çift konektörün ekleme kaybı 0.3dB'den azdır.
Mux Demux ModülüYapı Şeması (Aşağıdakilere bakınaşağıda)
Mekanik Boyutlar (Aşağıdakilere bakın)
CWDM Mux Demux Modül Boyutu:215*190*42mm

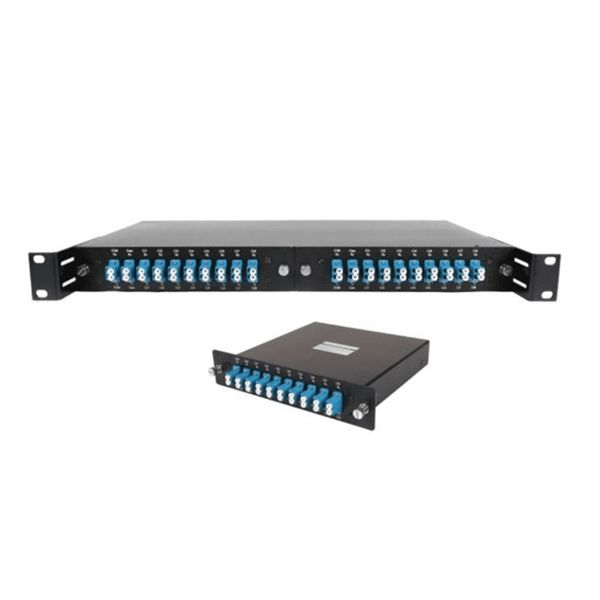

CWDM Mux Demux Raf Boyutu:484*250*44mm
YINGDA Üretim hattı:
YINGDA Daha Fazla FTTH Ürünü
Fiber ayırıcı kutusu Fiber PLC ayırıcı Fiber adaptör Fiber hızlı konektör
Fiber Kablo Patch Cord&Pigtail MPO Kablo AOC Kablo
