Marka Adı: | YINGDA |
Model Numarası: | Hayır |
Adedi: | 100 PCS |
fiyat: | 0.2USD-100USD |
Teslim Zamanı: | ödemeden 7 gün sonra |
Ödeme Şartları: | Western Union, T/T |

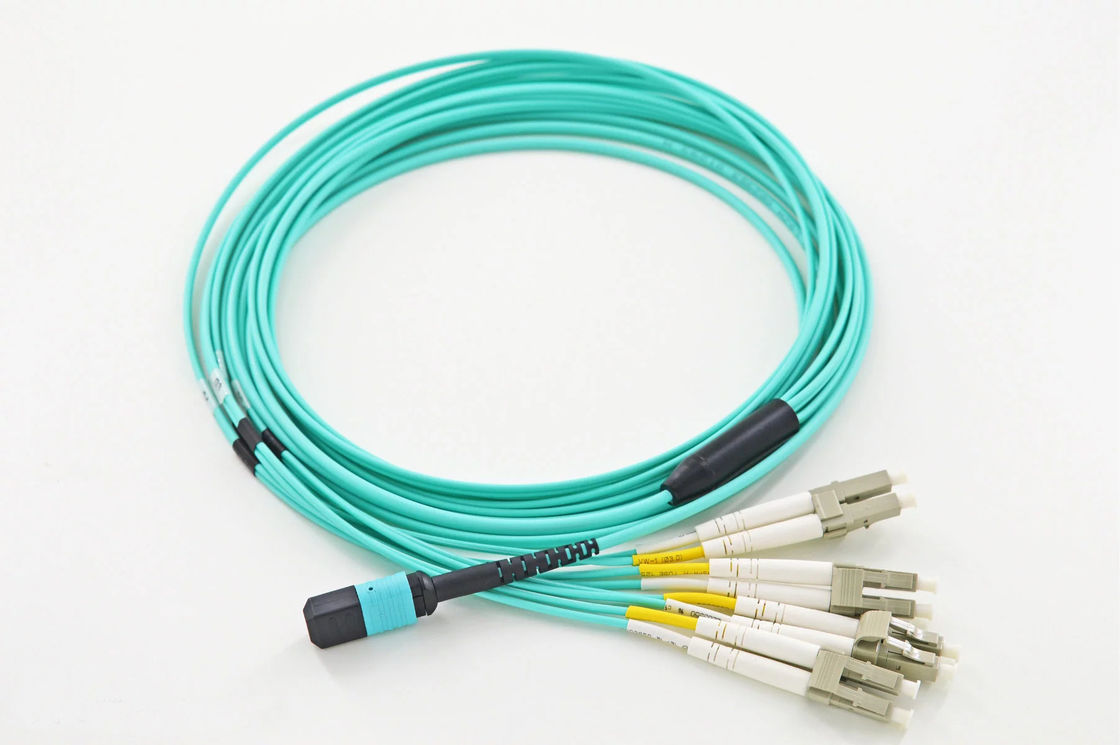

YINGDA Yüksek Hızlı 8 Fiber MPO Erkeğe LC OM3 Fanout Patch Cord Tek Mod 9/125um Breakout 100G 400G

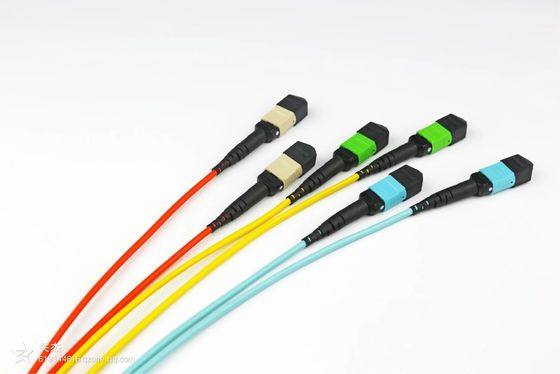

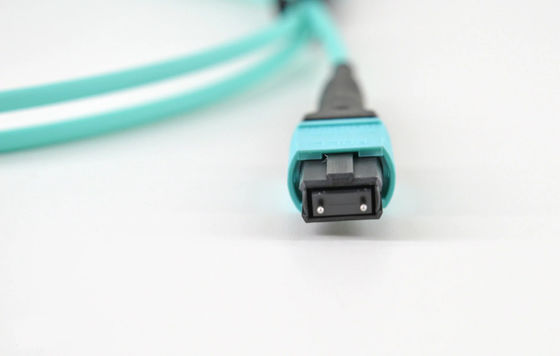

MPO/MTP fiber optik yama kablosuçok çekirdekli fiber optik kablo ve 4/8/12/24 çekirdekli yüksek yoğunluklu MPO MTP konektöründen oluşur. Konektör kılavuz pinli kadın veya erkek olabilir. 4-144 çekirdekli kablo,Tek mod veya çok mod, G652D G657A G657A2 de dahil olmak üzere tek modlu fiber, 62.5/125um. 10G OM2/OM3/OM4 veya BENDING INSENSITIVE 10G çok modlu kablo dahil olmak üzere çok modlu fiber.

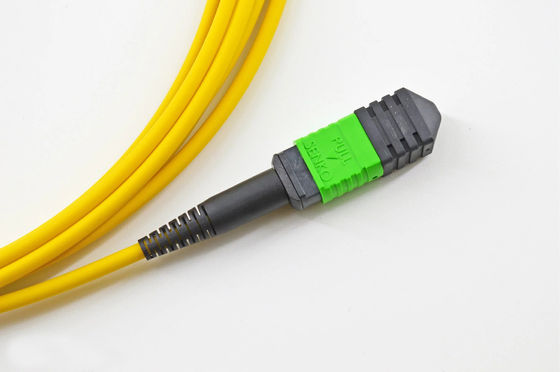

Yingda, güçlü MPO MTP ürün tasarımı ve üretim yeteneği ile, müşterilerin gereksinimlerine göre pigtails ile ürünler sağlayabiliriz.Tüm ürünler mükemmel performans ve güvenilirlikle teslim edildi. Ürünlerimizin çoğu SENKO markası veya USCONEC markasıdır. Eğer özelleştirilmemişse, Çin'de yapılmış konektör parçaları kullanacağız, lütfen lütfen not edin.
MPO MTP özellikleri
Özel, yüksek uyumluluk
Farklı kurulumlar için farklı lif çekirdekleri ve kablo yapısı
Daha iyi ve basitleştirilmiş kablolama, kablolama aralıklarını azaltmak
IEC61754-7, Telcodia GR-1435-CORE, RoHS ile uyumludur
Fiber kablosu MPO Uygulama
Veri Merkezi ve 40Gb/s Uygulamalar
Fiber to the home (FTTH)
Yüksek yoğunluklu fiber optik kablo yönetimi
Optik fiber MPO konektörleri
Ekleme kaybı (dB) | SM standardı | SM Elite | MM standardı | MM Elite | |
Geri dönüş kaybı (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
Dayanıklılık (dB) | ≥ 60 | ≥ 60 | |||
Çekim gücü (kgf) | 10 | ||||
Çalışma sıcaklığı (°C) | -20~+70 | ||||
Ölçüm dalga boyu (nm) | 1310 | 850 | |||
Geometri parametreleri | |||||
Ürün | X eksen | Y ekseni | |||
Min. | En fazla. | Min. | En fazla. | ||
Kavis yarıçapı (mm) | 500 | - | 50 | - | |
Poliş açısı | 0-0.2 | 0+0.2 | 8 - 0.2 | 8 + 0.2 | |
Ürün | Min. | En fazla. | |||
Fiber yüksekliği (nm) | 1000 | 3000 | |||
Maksimum lif yüksekliği hatası (nm) | 600 | ||||
Yakın lif yüksekliği hatası (nm) | -300 dolar. | +300 | |||
Ortalama lif yüksekliği hatası ((nm) | -300 dolar. | +300 | |||
Merkezi konkav (nm) | 300 |
LC SC FC fiber optik bağlantısıÖzellikleri
Fiber modu | Tek mod | Çoklu mod | ||
Bağlantı cilalama | PC | APC | PC | |
Ekleme kaybı (dB) | ≤0.3 | |||
Geri dönüş kaybı (dB) | ≥50 | ≥ 60 | ≥35 | |
Tekrarlanabilirlik | ≤0.2 1000 kez çiftleşme | |||
Çalışma sıcaklığı (°C) | -40 ~ +85 | |||
Ölçüm dalga boyu (nm) | 1310 | 850 |

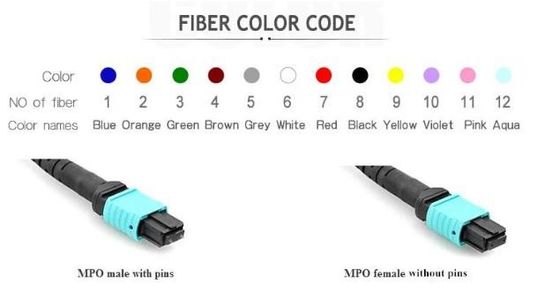

Çıplak lif renkleri
- Hayır. |
8 Kurdele lifleri |
- Hayır. |
12 Kurdele lifleri |
1 |
Mavi |
1 |
Mavi |
2 |
Turuncu |
2 |
Turuncu |
3 |
Yeşil |
3 |
Yeşil |
4 |
Kahverengi |
4 |
Kahverengi |
5 |
Gri. |
5 |
Gri. |
6 |
Beyaz |
6 |
Beyaz |
7 |
Kırmızı |
7 |
Kırmızı |
8 |
Siyah |
8 |
Siyah |
9 |
Sarı |
9 |
Sarı |
10 |
Mor |
10 |
Mor |
11 |
Pembe |
11 |
Pembe |
12 |
Aqua |
12 |
Aqua |
Sipariş bilgileri
P/N |
Açıklama |
MPOM-12FC-OM1 |
MPO Fan-out yama kablosu, OM1 (62.5/125um), |
MPOM-62FC-OM1 |
MPO Fan-out yama kablosu, OM1 (62.5/125um), |
MPOM-12FC-OM2 |
MPO Fan-out yama kablosu, OM2 (50/125um), |
MPOM-62FC-OM2 |
MPO Fan-out yama kablosu, OM2 (50/125um), |
MPOM-12FC-OM3 |
MPO Fan-out yama kablosu, OM3 (50/125um), |
MPOM-62FC-OM3 |
MPO Fan-out yama kablosu, OM3 (50/125um), |
MPOM-12FC-OM4 |
MPO Fan-out yama kablosu, OM4. |
MPOM-62FC-OM4 |
MPO Fan-out yama kablosu, OM4. |
MPOM-62FC-OM1-U |
MPO Fan-out yama kablosu, OM2 (50/125um), |
MPOM-62SC-OM2-U |
MPO Fan-out yama kablosu, OM1 (62.5/125um), |
MPOM-62FC-OM3-U |
MPO Fan-out yama kablosu, OM3 (50/125um), |
MPOM-62FC-OM4-U |
MPO Fan-out yama kablosu, OM4 |
