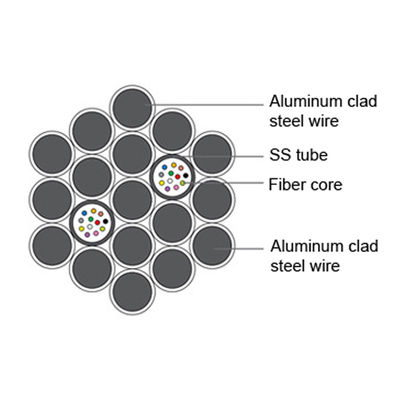

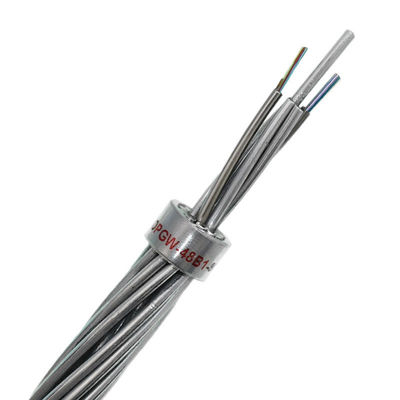

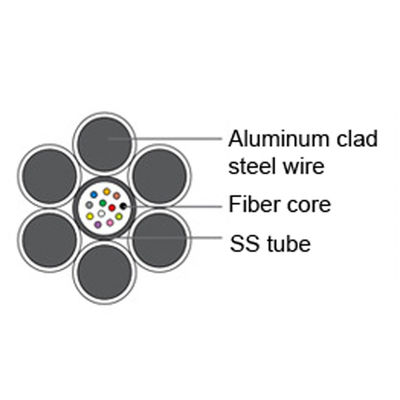

Optik Fiber Kompozit Havai Optik Kablo OPGW 48Core 96 Çekirdek

OPGW optik fiber kompozit havai optik kablo, iletim hattında fiber optik iletişim ağını oluşturmak için havai yüksek gerilim iletim hattının topraklama teline yerleştirilen, optik fiberler içeren bir havai topraklama kablosudur.Temel olarak 110KV, 220KV, 500KV, 750KV havai gerilim iletim sistemlerinin iletişim hatları için kullanılan havai topraklama kablosu ve optik iletişimin ikili işlevlerine sahiptir;Ayrıca eski yüksek gerilim iletim sisteminin mevcut topraklama kablosunu değiştirmek, optik iletişim hatları eklemek, kısa devre akımını iletmek ve yıldırımdan korunma sağlamak için de kullanılabilir.

Metal tel sargısı nedeniyle OPGW optik kablolar güvenilir, sağlam ve sağlamdır.Havai topraklama telleri ve optik kabloların birleşimi nedeniyle diğer optik kablo yöntemleriyle karşılaştırıldığında hem inşaat süresini kısaltmakla kalmaz, aynı zamanda inşaat maliyetlerinden de tasarruf sağlar.Aynı zamanda OPGW optik kablolar kullanıcı ihtiyaçlarına göre özel yapılar ile özelleştirilebilmektedir.

OPGW Kablo Özellikleri

• Gelişmiş paslanmaz çelik üretim teknolojisini benimseyen borular, su engelleyici bileşiklerle doldurulmuştur;
• Kısa devre akımı, elektrik şebekesi ile iletişim ağı arasında çok az karşılıklı etkileşime sahiptir;
• Optik fiberin fazla uzunluğu ve kablo çekirdeğinin bükülmüş adımı, optik kablonun maksimum çalışma gerilimi sırasında kuvvete maruz kalmamasını sağlar;
• Yüksek çekme mukavemetine sahip kompakt yapı;
• Yaygın olarak kullanılan topraklama kablosu özelliklerine benzer şekilde, kurulumu çok uygundur ve orijinal topraklama kablosunu doğrudan değiştirebilir;
• Genellikle 110kV'u aşan yüksek gerilime sahip, geniş açıklığa sahip (250M'nin üzerinde) hatlar için kullanılır;
• Bakımı kolay, hat geçiş sorunlarını çözmesi kolay ve geniş hat geçişlerinin ihtiyaçlarını karşılayabiliyor;
• Optik kablonun dış katmanı, yüksek voltaj korozyonu ve bozulması üzerinde hiçbir etkisi olmayan alüminyum kaplı çelik bir yapıdır;
• Optik kabloların yapımı sırasında elektrik kesintileri gerekmekte ve bu da önemli kayıplara neden olmaktadır.Kullanılan OPGW optik kablolar genellikle yeni hatlar için kullanılır;
• Kısa devre akımı ne kadar büyük olursa, zırh olarak iyi iletkenlerin kullanılması o kadar gerekli olur, bu da buna bağlı olarak çekme mukavemetini azaltır.Ancak çekme mukavemeti sabit olduğunda kısa devre akım kapasitesini arttırmanın tek yolu metal kesit alanını arttırmaktır, bu da kablo çapının ve kablo ağırlığının ve hat kulesinin mukavemetinin artmasına neden olur. buna uygun olarak arttırılması gerekmektedir.

Fiber Optik Kablo Teknik Parametreler

OPGW'nin Avantajları

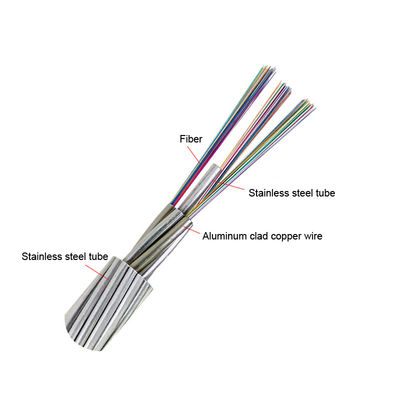

1. Paslanmaz çelik boru hattı: 2. Alüminyum kaplı bakır koruyucu fiber çekirdek,

Gerilimde iyi mekanik özelliklere sahip üstün elektrik dışı direnç

korozyon önleyici performans ve yaşlanması ve sıkıştırılması kolay değil

3. Kompozit havai topraklama kablosu ve optik 4. İthal fiber macun sürtünme kuvvetini azaltır

kablo, fiber üzerinden iletim için yıldırımdan korunma teli olarak kullanılır ve servis ömrünü uzatır

iletişim arızalarını önlemek için hatlar

5. A sınıfı fiber çekirdek, düşük kayıp, yüksek hız, 6. Sıkı testler, OTDR zayıflamayı hassas bir şekilde algılar

ve her fiber optik hattın istikrarlı iletimi.
