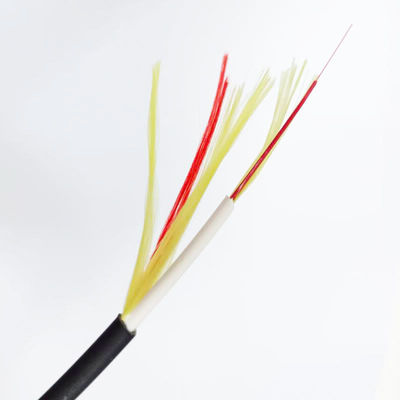

Çift Kılıflı FTTH Yuvarlak Kablo Dış Mekan Kapalı Optik Fiber Kablo 4.6mm GJYFJH
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xlif sayısı | 2 Çekirdek | Güç Üyesi | Aramid İplik |
---|---|---|---|
İSİM | GJYFJH dış kablo | kablo rengi | Siyah |
Kablo Çapı | 4,6 mm | Elyaf Tipi | G657A2 |
paket | Ahşap Davul | dış ceket | LSZH |
Vurgulamak | Çift Kılıflı FTTH Yuvarlak Kablo,Optik Fiber Kablo 4.6mm,GJYFJH FTTH Yuvarlak Kablo |
FTTH Yuvarlak Kablo Çift Kılıflı Dış Mekan KapalıOptik Fiber Ağ4,6 mm GJYFJH
Bir binaya girerken, içteki alev geciktirici Ceketi ortaya çıkarmak için kablonun dış kılıfı kolayca çıkarılır.Operasyon hızlıdır ve iki farklı kabloya ve kablo bağlantısına ihtiyaç duymadan dış ortamdan iç ortama kolay kurulum sağlar.
Saplama kablosu öncelikle doğrudan kurulum için tasarlanmıştır; yani zımba veya klipslerle kurulum veya kablo kanalları ve binaların içine yönlendirme.Bu kurulum tekniği, bükülme performansı, ezilme direnci ve diğer mekanik parametreler açısından kablolara ekstra zorlu gereksinimler getirir.
LSZH Çift Kılıf Kablosu, iç/dış mekan FTTx uygulamalarına yönelik bir fiber optik saplama kablosudur.Benzersiz çift kılıf tasarımı, kablonun hem dış mekana hem de iç mekandaki kısa bölümlere monte edilmesini sağlar.Kablonun ikili Düşük Duman alev geciktirici kılıfı vardır; dış kısmı UV'ye dayanıklı siyah bir modeldir.
Düşme kablosu, G657 fiber ve kablo tasarımındaki dahili bükülme kısıtlaması nedeniyle son derece iyi bir bükülme performansına sahiptir.Kablo minimum bükülme yarıçapını tek başına kontrol edecek ve bükülmeye izin verecektir.

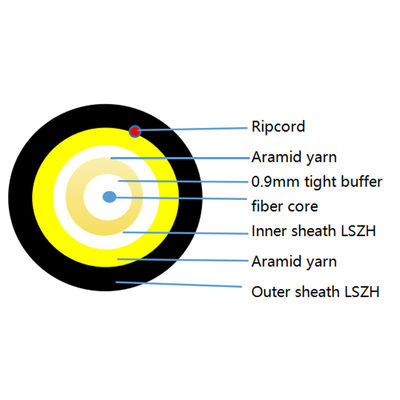

Çift Kılıflı Fiber Optik Kablo Teknik Parametreler
Modeli | GJYFJH | |
Lif sayısı | 1 çekirdek | |
Dış çap OD (mm) | 4,5±/0,2 | |
Kablo Kılıfı | Malzeme | UV LSZH |
Kalınlık(mm) | 0,9±0,1 | |
Dış Çap (mm) | 3,0±0,1 | |
İç kablo | Malzeme | LSZH |
Kalınlık(mm) | 0,5±0,05 | |
Dış Çap (mm) | 0,85±0,05 | |
Tampon | Malzeme | LSZH |
Nominal ağırlık t(kg/km) | 24 | |
Maksimum Çekme Dayanımı(N) | Uzun vadeli | 120 |
Kısa vadeli | 240 | |
Min.Büküm Yarıçapı(mm) | Statik | 10 gün |
Dinamik | 20 gün | |
Maksimum Ezilme Direnci(N/100mm) | Uzun vadeli | 300 |
Kısa vadeli | 1000 | |
Güç Üyeleri | Aramid iplik | |
Çevresel koruma | RoHS UYUMLU | |
Depolama veya taşıma | -20~70°C | |
Çalışma sıcaklığı | -20~60°C | |
Optik Fiber Özellikleri G657A2
Özellikler | Koşullar | Belirtilen Değerler | Birimler |
Geometrik özellikler | |||
Kaplama çapı | 125,0±0,7 | µm | |
Kaplamanın dairesel olmaması | ≤0,7 | % | |
Kaplama çapı | 245±5 | µm | |
Kaplama/kaplama eş merkezlilik hatası | ≤12 | µm | |
Kaplamanın dairesel olmaması | ≤6,0 | % | |
Çekirdek/kılıf eş merkezlilik hatası | ≤0,5 | µm | |
Kıvırmak | ≥4 | M | |
Optik özellikler | |||
1310nm | ≤0,35 | dB/km | |
1383nm | ≤0,35 | dB/km | |
1550nm | ≤0,21 | dB/km | |
zayıflama | 1625nm | ≤0,23 | dB/km |
Zayıflama ve Dalgaboyu maks.Bir fark | 1525~1575 nm | ≤0,02 | MHz*km |
1285~1330 nm | ≤0,03 | MHz*km | |
Sıfır dağılım dalga boyu | 1300~1324 | nm | |
Sıfır dağılım eğimi | ≤0,092 | ps/(nm2*km) | |
Polarizasyon modu dağılımı | |||
PMD maksimum bireysel lif | ≤0,1 | ps/km1/2 | |
PMD tasarım bağlantı değeri | ≤0,06 | ps/km1/2 | |
Tipik kuvvet | 0,04 | ps/km1/2 | |
Kablonun dalga boyunu kesmesi | ≤1260 | nm | |
Mod alanı çapı | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm | |
Grup kırılma indeksi | 1550nm | 1.467 | |
1310nm | 1.466 | ||
Çevresel özellikler | 1310nm, 1550nm ve 1625nm | ||
Sıcaklık döngüsü | -60°C ile +85°C arası | ≤0,05 | dB/km |
Sıcaklık-nem döngüsü | -10°C ile +85°C arası, %4 ila %98 bağıl nem | ≤0,05 | dB/km |
Suya daldırma | 23°C, 30 gün | ≤0,05 | dB/km |
Kuru sıcak | 85°C, 30 gün | ≤0,05 | dB/km |
Nemli ısı | 85°C, %85 Bağıl Nem, 30 gün | ≤0,05 | dB/km |
Mekanik özellikler | |||
Kanıt testi | ≥9,0 | N | |
≥1,0 | % | ||
≥100 | kpsi | ||
Makro bükülmenin neden olduğu kayıp | |||
1Döndürme @5mm Yarıçap | 1550nm | ≤0,15 | dB |
1Döndürme @5mm Yarıçap | 1625 mm | ≤0,45 | dB |
1Döndürme @7,5mm Yarıçap | 1550nm | ≤0,08 | dB |
1Döndürme @7,5mm Yarıçap | 1625 mm | ≤0,25 | dB |
1Döndürme @10mm Yarıçap | 1550nm | ≤0,03 | dB |
1Döndürme @10mm Yarıçap | 1625 mm | ≤0,10 | dB |
Kaplama şeridi kuvveti | Tipik ortalama kuvvet | 1.5 | N |
Tepe kuvveti | ≥1,3 ≤8,9 | N | |
Dinamik stresli korozyona duyarlılık parametresi | 27 |
Özellikler
- Yüksek mukavemetli aramid iplik mukavemeti elemanı, iletimde yüksek çekme mukavemeti ve uzun vadeli stabilite sağlar
- Küçük dış çap, hafif, alev geciktirici, soyulması kolay, düşük zayıflama, fiziksel olarak yumuşak
- Sıkı tampon kabloları arasında doğrudan ekleme ve bağlantı kutusu veya pigtail gerektirmez
- Kurulum, çalıştırma ve bakım için uygun
Başvuru
- Binadan binaya bağlantı kablosu
- Duvar, tavan, katmanlar arasında ve kanallar boyunca iç mekan yumuşak kablo
- İletişim ekipmanı için pigtailleri, hızlı konnektörleri ve ara kabloları bağlayın
