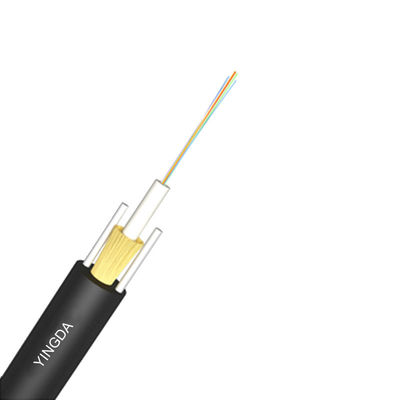

Metal Olmayan Merkezi Gevşek Borulu Dış Mekan Yuvarlak Kablo 7.2mm GYFXTY

Name: Metal Olmayan Merkezi Gevşek Borulu Dış Mekan Yuvarlak Kablo 7.2mm GYFXTY
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYFXTY
Price: 29.18 USD
Availability: InStock

Marka Adı:	YINGDA
Model Numarası:	GYFXTY
Adedi:	2 KM
fiyat:	Anlaşılabilir

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO,SGS

Kablo Ceketi:

Siyah

Kılıf Malzemesi:

lif sayısı:

4 çekirdek

kablo boyutu:

7,2 mm

Başvuru:

FTTH anteni, kanal

Güç Üyesi:

FRP, aramid ipliği

Ambalaj bilgileri:

2km / tahta tambur

Vurgulamak:

Gevşek Borulu Dış Mekan Yuvarlak Kablo

Gevşek Borulu Kablo 7.2mm

GYFXTY Gevşek Borulu Kablo

Ürün Tanımı

Metal Olmayan Merkezi Gevşek Borulu Dış Mekan Yuvarlak Kablo 7.2mm GYFXTY

Lifler, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.PBT gevşek borunun dışında, mukavemet elemanı için aramid iplik (kevlar) vardır ve her iki tarafa da iki paralel FRP mukavemet elemanı yerleştirilmiştir.Kablo polietilen (PE) kılıfla tamamlanmıştır.

Başvuru

Hava montajı veya Kanal

Özellikler

İyi mekanik ve sıcaklık performansı.
Hidrolize dayanıklı, yüksek mukavemetli gevşek tüp.
Özel tüp doldurma bileşiği, elyafın kritik düzeyde korunmasını sağlar.
Ezilme direnci ve esneklik.
FRP çekme mukavemetini sağlar.
Küçük çap, hafiflik ve kolay kurulum.

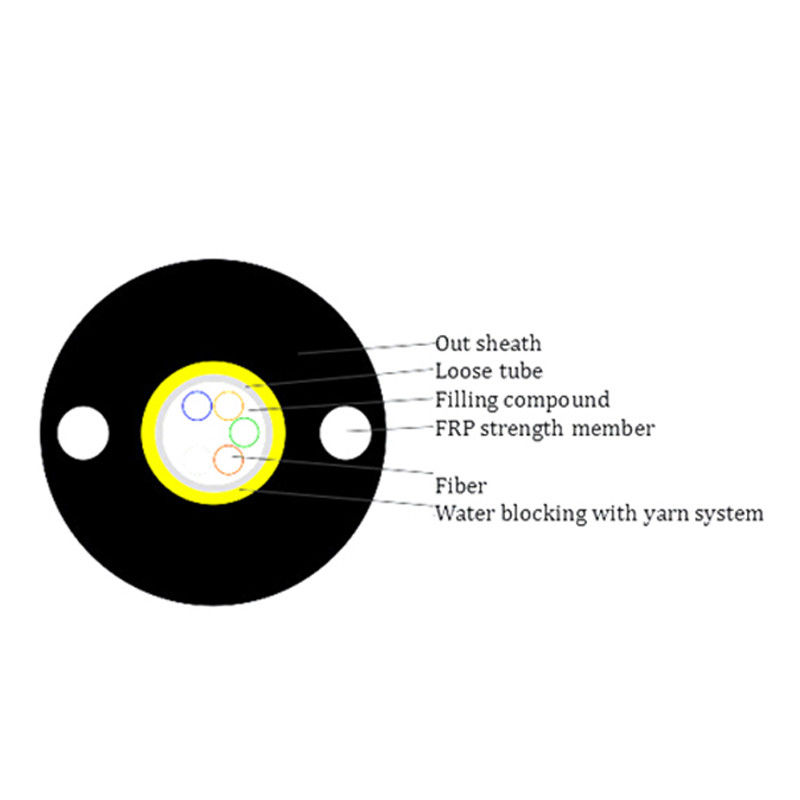

Kablo Yapısı

Kablo tipi	GYFXTY
Lif sayısı	2~24 çekirdek
Nem bariyeri	Su engelleme bandı
Gevşek tüp	malzeme	PBT
	çap	Ф2.2(dış/iç)
Tüp doldurma	Tüp doldurma bileşiği
Güç elemanı	malzeme	CTP
	çap	2 adet
Dış kılıf	malzeme	PE
	çap	1,8±0,2 mm

Elyaf Rengi

başına lif sayısı tüp 8 çekirdek	1	2	3	4	5	6
	Mavi	Turuncu	Yeşil	Kahverengi	Gri	Beyaz
	7	8	9	10	11	12
	Kırmızı	Siyah	Sarı	Menekşe	Pembe	Su
Renk 13~24 siyah izleyiciyle işaretlenecektir. Siyah renk için siyah izleyiciyle işaretlenmeye gerek yoktur, bunun yerine doğa rengini kullanacaktır.

Kablo Mekanik Özelliği

çekirdek	Kablo çapı	ağırlık
2~24	7,2 mm	45±2kg/km
Min. Bükme Yarıçapı(mm)	Uzun vadeli	10 gün
Minimum Bükme Yarıçap (mm)	Kısa vadeli	20 gün
İzin verilen minimum Çekme Dayanımı(N)	Uzun vadeli	500
İzin verilen minimum Çekme Dayanımı(N)	Kısa vadeli	1200
Ezilme Yükü (N/100mm)	Uzun vadeli	300
Ezilme Yükü (N/100mm)	Kısa vadeli	1000
Operasyon sıcaklık (°C)	-40+70
Kurulum sıcaklık(°C)	-20+60

Elyaf karakteristiği

Fiber tarzı		Birim	SM G652	SM G652D	AA 50/125	AA 62,5/125	AA OM3-300
Durum		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
zayıflama		dB/km	≤	≤	≤	≤3,0/1,0	≤3,0/1,0
zayıflama		dB/km	0,36/0,23	0,34/0,22	3,0/1,0	----	----
Dağılım	1550nm	Ps/(nm*km)	----	≤18	----	----	dispresyon
Dağılım	1625nm	Ps/(nm*km)	----	≤22	----	----
Bant genişliği	850nm	MHZ.KM	----	----	≧400	≧160	Bant genişliği
Bant genişliği	1300nm	MHZ.KM	----	----	≧800	≧500
Sıfır dağılım dalga boyu		nm	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Sıfır dağılım eğimi		nm	≤0,092	≤0,091	----	----	----
PMD Maksimum Bireysel Elyaf			≤0,2	≤0,2	----	----	≤0,11
PMD Tasarım Bağlantı Değeri		Ps(nm2*k) M)	≤0,12	≤0,08	----	----	----
Fiber kesme dalga boyu λc		nm	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Kablo kesme dalga boyu λcc		nm	≤1260	≤1260	----	----	----
MFD	1310nm	hım	9,2+/-0,4	9,2+/-0,4	----	----	----
MFD	1550nm	hım	10,4+/-0,8	10,4+/-0,8	----	----	----
Sayısal Diyafram(NA)			----	----	0,200+/ -0,015	0,275+/-0. 015	0,200+/-0 0,015
Adım (çift yönlü ortalama ölçüm)		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10
Lif üzerindeki düzensizlikler uzunluk ve nokta		dB	≤0,05	≤0,05	≤0,10	≤0,10	≤0,10

Süreksizlik
Fark geri saçılımı katsayı	dB/km	≤0,05	≤0,03	≤0,08	≤0,10	≤0,08
Zayıflatma tekdüzeliği	dB/km	≤0,01	≤0,01
Çekirdek dimateri	hım			50+/-1,0	62,5+/-2,5	50+/-1,0
Kaplama çapı	hım	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1	125,0+/-0,1
Kaplamanın dairesel olmaması	%	≤1,0	≤1,0	≤1,0	≤1,0	≤1,0
Kaplama çapı	hım	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Kaplama / ispinoz eşmerkezli hata	hım	≤12,0	≤12,0	≤12,0	≤12,0	≤12,0
Kaplamanın dairesel olmaması	%	≤6,0	≤6,0	≤6,0	≤6,0	≤6,0
Çekirdek/kaplama eşmerkezlilik hatası	hım	≤0,6	≤0,6	≤1,5	≤1,5	≤1,5
Kıvrılma(yarıçap)	hım	≤4	≤4	----	----	----

Paket

1. Ambalaj malzemesi: Ahşap davul

2.Ambalaj uzunluğu: Standart kablo uzunluğu 2 km olacaktır.Müşterinin talep etmesi halinde diğer kablo uzunlukları da mevcuttur
