Şekil 8 Kendinden Destekli Çelik Haberci Kablosu Optik Fiber Kablo GYXTC8Y

Name: Şekil 8 Kendinden Destekli Çelik Haberci Kablosu Optik Fiber Kablo GYXTC8Y
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

Marka Adı:	YINGDA
Model Numarası:	GYXTC8Y
Adedi:	2 KM
fiyat:	Anlaşılabilir

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO,SGS

Kablo Ceketi:

Siyah

Kılıf Malzemesi:

lif sayısı:

1 çekirdekli, 2 çekirdekli, ... 12 çekirdekli

kablo boyutu:

3,5*6,5 mm

Uygulama:

FTTH hava montajı, kanal, gömülü, boru hattı, yer altı

Güç Üyesi:

Çelik tel

Ambalaj bilgileri:

2km / tahta tambur

Vurgulamak:

PE Kılıf Fiber Optik Kablo

Çelik Tel Optik Fiber Kablo

GYXTC8Y Fiber Optik Kablo

Ürün Tanımı

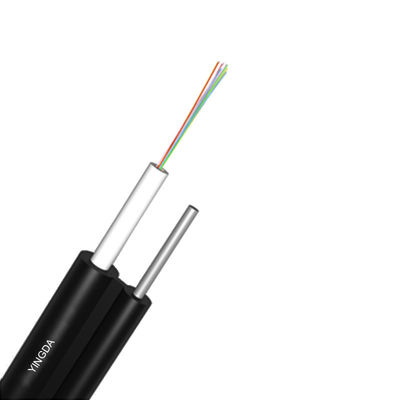

Şekil 8 Kendini taşıyan Çelik Mesaj Tel Optik Fiber Kablosu GYXTC8Y

Elyaflar yüksek modüllü plastikten yapılmış gevşek bir tüpün içine yerleştirilir.ve dış mekan uygulamaları için uygundur, ve sonra kırılmadan veya kötü çekilmeden korumak için PE dış kılıfı ile. hava montajı için monte edilecek fiber optik kabloyu desteklemek için 1 çelik haberci tel daha var,yeterince iyi bir germe dayanıklılığını korumak için.

Fiber drop kablosu uygulaması

Bu spesifikasyon, şekil 8'deki hava montajı için kendi kendini taşıyan Merkezi Tüp Optik kablosunun genel gereksinimlerini kapsar.

Özellikleri

Metal olmayan dayanıklılık mükemmel bir anti-elektromanyetik yeteneğe sahiptir.
İyi performans için kanıtlanmış gevşek boru tasarımı
Mekanik ve çevresel özellikleri mükemmel
İyi esneklik ve bükme performansı
Küçük dış çap, hafif ağırlık, kurulumu kolaydır

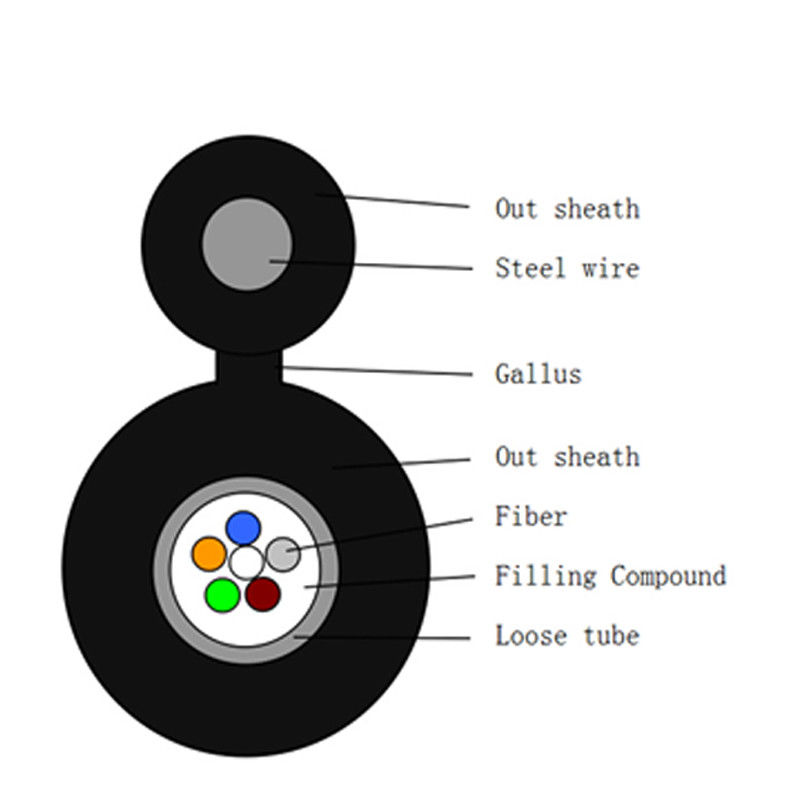

Kablo Yapısı

Kablo Türü	GYXTC8Y
Fiber sayısı	2 ~ 12 çekirdek
Nem Bariyeri	Su engelleme sistemi
Merkezi güç üyesi	malzeme	FRP
Merkezi güç üyesi	çapı	1.4mm
Zihinsel güç üyesi.	malzeme	Galvanizli çelik tel
Zihinsel güç üyesi.	çapı	1.2 mm
Sıfır tüp	malzeme	PBT
Sıfır tüp	çapı	F2.0mm
Kablo doldurma	malzeme	Kablo doldurma bileşiği
Dış kabuk	malzeme	PE
Dış kabuk	çapı	1.70±0.2 mm

Fiber Renk Kodu

Her kişiye verilen lif sayısı tüp 8 çekirdek	1	2	3	4	5	6
	Mavi	Turuncu	Yeşil	Kahverengi	Gri	Beyaz
	7	8	9	10	11	12
	Kırmızı	Siyah	Sarı	Mor	Pembe	Aqua

Kablo Mekanik Karakteristiği

çekirdek	Kablo çapı	Ağırlık
2 çekirdekten 24 çekirdeklere	3.2 * 6.5mm	55 ±5 kg/km
Min Bending Radius ((mm)	Uzun vadeli	10D
Min Eğme Yarıçap ((mm)	Kısa süreli	20D
Min izin verilir Çekim dayanıklılığı ((N)	Uzun vadeli	600
Min izin verilir Çekim dayanıklılığı ((N)	Kısa süreli	1500
Çakma yükü (N/100mm)	Uzun vadeli	600
Çakma yükü (N/100mm)	Kısa süreli	1500
Operasyon sıcaklık (°C)	-40+70
Kurulum sıcaklık ((°C)	-15 + 60

Fiber özellikleri

Elyaf türü		Birim	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
Durum		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Zayıflama		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
Zayıflama		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Hayır.	- Hayır.
Dağınıklık	1550nm	Ps/ ((nm*km)	- Hayır.	≤18	- Hayır.	- Hayır.	Depresyon
Dağınıklık	1625nm	Ps/ ((nm*km)	- Hayır.	≤22	- Hayır.	- Hayır.
Bant genişliği	850nm	MHZ.KM	- Hayır.	- Hayır.	400 TL	¥160	Bant genişliği
Bant genişliği	1300nm	MHZ.KM	- Hayır.	- Hayır.	¥800	500 TL
Sıfır dağılım dalga boyu		nm	1300-1324	1302 TL. ≤1322	- Hayır.	- Hayır.	1295 TL, ≤1320
Sıfır dağılım eğimleri		nm	≤0.092	≤0.091	- Hayır.	- Hayır.	- Hayır.
PMD Maksimum Bireysel Elyaf			≤0.2	≤0.2	- Hayır.	- Hayır.	≤0.11
PMD Tasarım Bağlantısı Değeri		Ps(nm2*k m)	≤0.12	≤0.08	- Hayır.	- Hayır.	- Hayır.
Fiber kesim dalga boyu λc		nm	¥ 1180, ≤1330	1180 TL. ≤1330	- Hayır.	- Hayır.	- Hayır.
Kablo kesimi Dalga boyu λcc		nm	≤1260	≤1260	- Hayır.	- Hayır.	- Hayır.
MFD	1310nm	- Evet.	9.2+/-0.4	9.2+/-0.4	- Hayır.	- Hayır.	- Hayır.
MFD	1550nm	- Evet.	10.4+/-0.8	10.4+/-0.8	- Hayır.	- Hayır.	- Hayır.
Sayısal Aperture ((NA)			- Hayır.	- Hayır.	0.200+/ - 0 oldu.015	0.275+/-0. 015	0.200+/-0 .015
İki yönlü adım (mean) ölçüm)		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Fiber üzerindeki düzensizlikler Uzunluk ve nokta		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Devamsızlık
Farklılık geri dağılımı katsayısı	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Zayıflama tekdüzeliği	dB/km	≤0.01	≤0.01
Çekirdek çapı	- Evet.			50+1/1.0	62.5+/-2.5	50+1/1.0
Kaplama çapı	- Evet.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Kaplama dairesel olmayan	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Kaplama çapı	- Evet.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Kaplama/kırık Merkezi hatası	- Evet.	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Çembersiz kaplama	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Çekirdek/kaplama konentrikliği hatası	- Evet.	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Kavşak (radius)	- Evet.	≤4	≤4	- Hayır.	- Hayır.	- Hayır.

Paket Bilgisi

1Paketleme malzemesi: Ahşap tambur

2Paket uzunluğu: 2km, 3km, 4km veya özelleştir.

3. özelleştirmek: logo, parça numarası, uzunluk, malzeme, lif rengi, vb.
