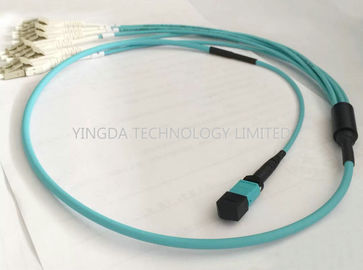

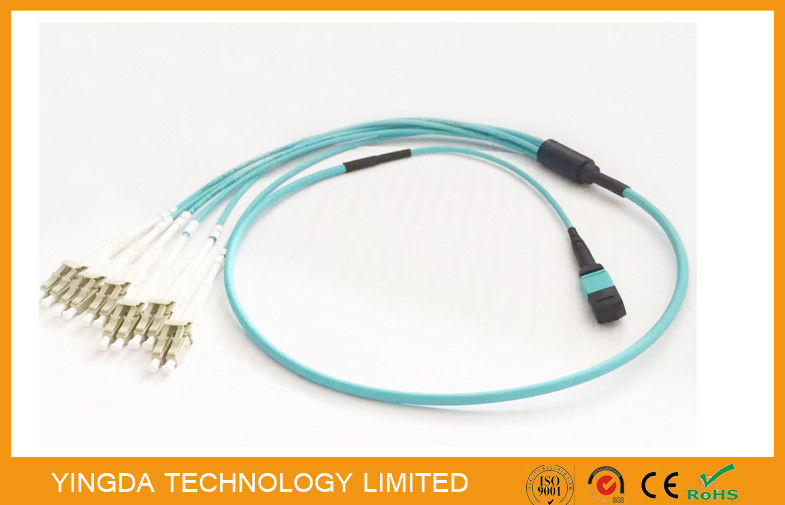

6 x LC Dubleksli Uniboot Konektörlü Aqua ile 100G OM3-300 QSFP MPO MTP Kablosu


MPO / MTP Fan çıkışı Montaj (Pre-terminated), çoklu bağlantı noktası yama alanının hızla devreye alınmasını sağlar
Yüksek yoğunlukta bağlantı.
Depolama alanı ağı ve veri merkezi LAN uygulamaları, yatay ve dikey kaynakların yeterince kullanılmasını sağlar.
Dikey raf yollarını küçük form faktörlü kablo kullanarak takın.

Modüler MPO / MTP bağlantısı ve LC / SC / FC bağlantısı ile inşa edilen bu düzenekler,
Yüksek yoğunluklu LAN / SAN anahtar ekipmanında uyumluluk, esneklik ve sistem performansı
Dağıtım bölgesi.

MTP / MPO'nun Özellikleri ve Faydaları:

1. MPO Konektörleri - küçük Form Faktörü, 12Fibers veya 24Fibers itme / çıkarma optik konektörlerden yararlanın.
2. Hızlı Dağıtım - Uygulamaya özel tasarımlar Konfigürasyonu ve ara yapılandırmayı uyarlama
Atık miktarını en aza indirmek, kablo yönetimini optimize etmek, kurulumu hızlandırmak için uygulama gereksinimlerine,
Ve düşük kurulum maliyetleri için esnekliği ve yönetilebilirliği geliştirir.

3. Fabrika sonlandırıldı - Güvenilirliği artırmak için hızlı ve ölçeklenebilir bir çözüm sunar
Ve kurulum süresini ve maliyetini düşürür.

% 4.100 test edildi (test verileri sağlandı) - Geliştirilmiş optik performansı garanti etti
Ağ bütünlüğü.

5. Yüksek yoğunluklu kablo - Yönetilebilirliği artırmak için yol alanını daha verimli kullanır ve
Kurulum maliyetlerini düşürün.

6. Eniyileştirilmiş Performans - Düşük kayıplı MPO / MTP OECE tescili ile kurulmuş montajlar
MT parlatma Düşük ekleme kaybı ve yüksek geri dönüş kaybı sağlar, bunun için değişkenliği en aza indirir.
Geliştirilmiş kanal bağlantı kaybı performansı.

7. Standartlara Uyum:

- Ceketli kablo NFPA 262 Optik Fiber İletken Olmayan Plenum (OFNP)
Veya IEC-60332 Düşük Duman Sıfır Halojen (LSZH) alev derecelendirmesi, Direktif ile uyumludur
2002/95 / EC (RoHS) ve REACH SvHC.

- MPO konnektör IEC-61754-7 ve EIA / TIA-604-5 ile uyumludur.


MPO Ayrıntıları

• MPO yama kabloları MPO kasetleri arasındaki bağlantıları yapmak için kullanılır
• Veya MPO / MTP arayüzlü aktif ekipmanlara bağlantı.
• Bir MPO yama kablosunun (MPO kuplörü vasıtasıyla) başka birine bağlı olduğu durumlarda
• MPO yama kablosu, iki MPO konektöründen birinin erkek olması gerekir (pimlerle donatılmıştır).
• MPO yama kabloları 3 farklı kablo haritası yapılandırmasında mevcuttur: Düz,
• Total Flipped veya Pair Flipped MPO yama kabloları çoklu modda ve
• Tek modlu fiber kablo.

Konektörler Spesifikasyonu

madde		SM	AA
Lif sayısı		8,12,24 Çekirdek
Polonya		PC, APC	PC
Gövde rengi		Standart (yeşil), Elit (sarı)	Standart (bej) Elite (sulu)
Ekleme kaybı	standart	≤0.7dB	≤0.5dB
	Elit düşük kayıp	≤0.35dB	≤0.3dB
Geri dönüş kaybı		PC≥50dB; APC≥60dB	≥30dB;
Dayanıklılık (500times)		≤0.2dB
Dalga boyunu test edin		1310/1550	850x1310nm

Fiber Kablo spesifikasyonu

Elyaf türü	OS2 OM1, OM2, OM3, OM4
Lif sayısı	8, 12, 24, 48, 72, 96 Çekirdekler
Dış çap	3.0mm (8 / 12Core), 5.5mm (24cores) veya özelleştirilmiş
Dış ceket rengi	OS2 (sarı), OM2 (Turuncu), OM3 (su), OM4 (su) veya özelleştirilmiş
Dış ceket malzemesi	LSZH, OFNP, OFNR
Gerilme direnci	500N
Çalışma sıcaklığı	-20 ila +70 ° C
Depolama sıcaklığı	-40 ila +70 ° C

Montaj kablosu yapısı:

Sipariş Bilgisi

P / N	Açıklama
MPOm-62LC-S62-U	MPO Fan-out patch cord, OS2 (G652D), MPO / APC Erkek-6xDuplex LC UPC 1m Sarı uni-boot
MPOm-62LC-S67U	MPO Fan-out patch cord, SM (G655A), MPO / APC Erkek-6xDuplex LC UPC 1m Sarı uni-boot
MPOm-62LC-OM1-U	MPO Fan-out yama kablosu, OM2 (50 / 125um), MPO Erkek-6xDuplex LC UPC 1m Turuncu uni-boot
MPOm-62LC-OM2-U	MPO Fan-out patch cord, OM1 (62.5 / 125um), MPO Erkek-6xDuplex LC UPC 1m Turuncu uni-boot
MPOm-62LC-OM3-U	MPO Fan-out yama kablosu, OM3 (50 / 125um), MPO Erkek-6xDuplex LC UPC 1m Turuncu uni-boot
MPOm-62LC-OM4-U	MPO Fan-out yama kablosu, OM4 MPO Erkek-6xDuplex LC UPC 1m Turuncu uni-boot
