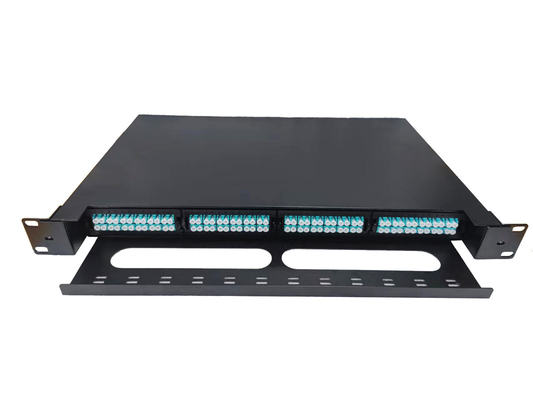

96 Fiber MPO MTP Optik Patch Panel Enclosure Data Center Yüksek yoğunluklu kablo sistemi

1U Fiber Optic Patch Panel'in hızlı ayrıntıları

• Maksimum kapasitesi: 96 çekirdek
• 24 çekirdekli MPO kaset, toplam 4 adet.
• Toplamda 48 adet LC çift katmanlı bağlayıcı
• Metal çekmece ile kaydırılabilir yama paneli 1U raf

MPOPatch Panel Özellikleri

• Standartlar: IEC / EN 61754-7 (MPO konektörü) ve TIA-568-B.1-7
• Modüler bağlantı sistemi: Fabrika önceden sonlandırılmış optik fiber bağlantı bileşenleri, herhangi bir uzunluk ve herhangi bir optik fiber SM & mm, gövde kablosu ve modül kutusu, kolay montaj,Plug and play sistem çözümü
• Yüksek yoğunluklu bağlantı sistemi: kompakt tasarım, 12 çekirdek bağlantısı, 96 çekirdek optik fiber 1U raf montajı
• Fabrika öncesi sonlandırma ve testten sonra kalite güvencesi ve tutarlılık 10Gbit'in talebini aşar.

MTP Patch Panel Spesifikasyonu

12Fiber Optik Bağlantısı Spesifikasyonu

Standart 19 inçlik raf montaj optik dağıtım çerçevesi için uygun 1U raf montajı yama paneli, ODF'ye sabitlemek için her iki tarafa da kulaklar monte eder.

Bu optik fiber kablosu, kara renkli, kara renkli ve ön plaka üzerinde büyük bir fiber yönetim alanı olan yontulmuş yuvarlanmış çelikten yapılmıştır.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Kablo giriş miktarı ve kablo çapı özelleştirilebilir, tüm portlar kablo klemleri ve armatürler ile iç kolay işleme.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Bu çekmece tipi lif yama paneli, her iki tarafta da metal kaydırma tepsisi ile birlikte, tüm içi çıkardıktan sonra ön tarafta çalışması kolaydır, üst kapağı açmaya gerek yok.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1U raf maksimum 4 adet MPO kaseti, her biri MPO MTP adaptörü, MPO LC yama kablosu ve LC adaptörleri ile modüler 24 fiber.

Müşterinin isteği üzerine 8 fiber, 12 fiber veya 24 fiber MPO kullanabilir.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Yapılandırılacak standart öğeler

Bu yama paneli 8 adet MPO-mpo kamyon kablosu, 8 adet 12 çekirdekli MPO LC yama kablosu montajı, 8 adet MPO MTP adaptörleri, LC dupleks bağlantısı 12*4 = 48 adet ile tamamen yüklenebilir;

Eğer müşteriye gerekirse, kabloları fabrikada önceden bitirilir ve teslimat öncesi iyice paketlenir.

Teslimattan önce %100 test, kalite güvencesi.
