Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC

Menşe yeri Çin
Marka adı YINGDA
Sertifika iso
Model numarası G652D
Min sipariş miktarı 1 bilgisayar
Fiyat negotiable
Ambalaj bilgileri 1 adet/davul
Teslim süresi 7 gün

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları

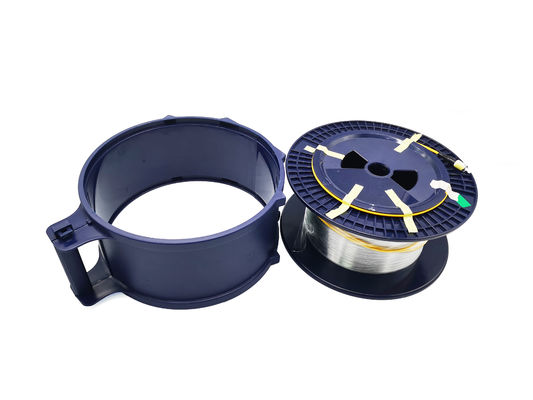

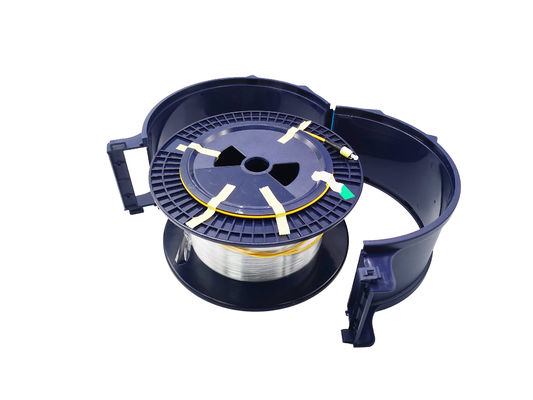

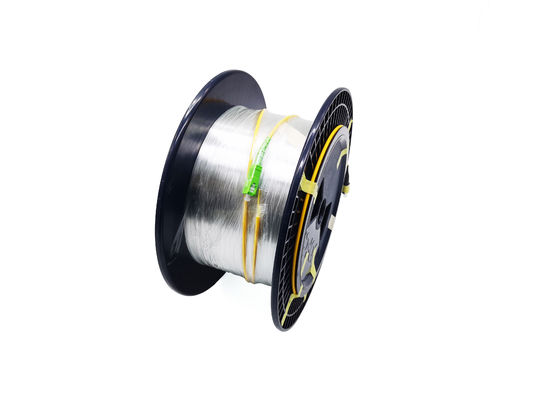

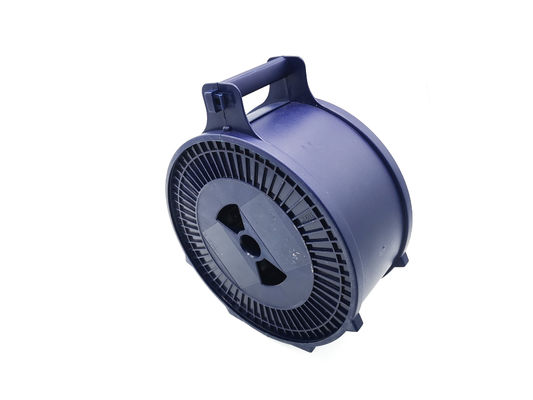

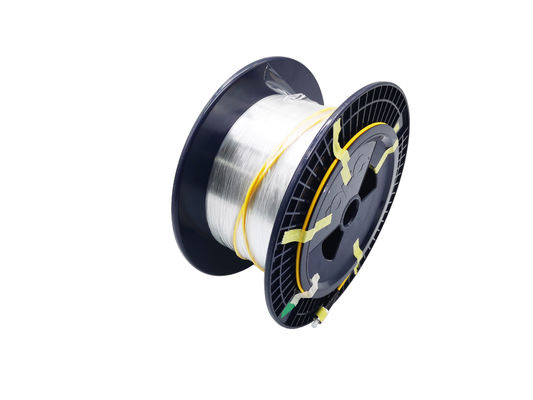

uzunluk 20km Elyaf Türü Corning G652D
Bağlayıcı SC / APC 3 mm uzunluk 1 metre
Fiber sayısı 1core Davul boyutu 240 mm(D.) *114 mm(Y.)
Kaplama Çapı 125±0.7um Net ağırlık 0,8 kg/km, 0,05 kg/km ekleyin
Vurgulamak

OTDR Testi Çıplak Fiber

,

Telekom OTDR Çıplak Fiber

,

G657A OTDR Çıplak Fiber

Mesaj bırakın
Ürün Açıklaması

Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 20KM



Optik fiberi ölçmek için optik zaman alanı reflektörleri (OTDR) kullanıldığında, bazen fiber optik bağlantısının kısa olduğu ile karşılaşılır.Kısa fiber optik bağlantısını ölçerken, genellikle daha büyük zayıflama değeri (xxdb/km) elde edilir, bu da zayıflama indeksinin daha iyi bir değerlendirme elde edememesine neden olur.Neden?



Kısa fiber optik bağlantı nedeniyle (genellikle 1 km'den az), OTDR eğriyi belirli bir oynaklıkla ölçtü ve bu da nihai sayısal hesaplamayı etkiledi.OTDR'yi tanımlayan teknik parametreler arasında doğrusallık ile ilgili bir indeks bulunmaktadır.OTDR'nin genel endeksi 0.05db/db'dir (e600c:0.05db/db, n3900a:0.03db/db).Aslında bu gösterge OTDR eğrisinin dalgalanma aralığını tanımlar.



Bu nedenle, kısa fiber için OTDR ölçümünün doğruluğu sorgulanır.Bu sorun aynı zamanda OTDR kilidinin karşılaştığı yaygın bir sorundur.Peki bu etkiyi hangi yöntemlerle azaltabiliriz?Nasıl daha iyi bir test sonucu alabiliriz?



1. 2km test sahte fiber ekleyin



2 km test yalancı elyafın eklenmesi nedeniyle elyaf uzunluğu arttıkça etki azalacaktır.Daha tatmin edici bir sonuç mevcut olmalıdır.



Ancak uzunluk artışı ve test hatasının devreye girmesi nedeniyle, bu yöntemin test yönteminin getirdiği bazı hatalar vardır.Ancak proje kalitesinin test verileri olarak hatırı sayılır bir referans değerine sahiptir.



2. Işık kaynağı ve optik güç ölçer ile bağlantı kaybını ölçün ve OTDR ile uzunluğu ölçün



Optik güç ölçer, ışık kaynağını kullanarak standart kayıp ölçüm yöntemine yakın bağlantı kaybını ölçtüğü için kayıp ölçümünün ilerlemesi iyileştirilir.Elbette, segment fiberi için, hatayı azaltmak için optik saray çöpünün daha yüksek çözünürlük doğruluk seviyesi kullanılır.Uzunluk ölçümü OTDR ile elde edildi.Birim uzunluğun zayıflama değeri, kayıp değeri uzunluk değerine bölünerek elde edilebilir.



3. OTDR ölçüm eğrisi yalnızca referans olarak kullanılır ve OTDR ölçümü, bağlantı engellerinin kaldırılmasına odaklanır.

Kısa fiber ölçümünde, OTDR ölçüm eğrisi, nicel bir temelden ziyade nitel bir temel olarak en iyi referans olarak kullanılır.



Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 0



Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 1Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 2

Tek modlu fiberin özellikleri

ÖĞE Değer
Mod çapı (8,6-9,5)±0,7um
Kaplama çapı 125±1um
eşmerkezlilik sapması ≤0.8um
Yuvarlaklık dışı kaplama ≤0.2%
Optik kablonun dalga boyunu kesin ≤1260um
Makro bükme kaybı 1550nm ≤0.3dB
(37,5 mm yarıçaplı 100 dönüş) 16xx1nm ≤0.3dB
Tarama stresi ≥0.69GPa
Sıfır dağılım dalga boyu λ 1300nm≤λ ≤1324nm
sıfır dağılım eğimi s ≤0.093ps/um
İsimlendirilmemiş fiberin polarizasyon modu dağılım katsayısı ≤xxps(km)1/2
Optik kablo zayıflama sayısı 1300nm≤0.3dB/km ≤0.28dB/km
Yyyy nm- - xx dB/km
16xx1nm - ≤0,28dB/km
Optik kablonun polarizasyon modu dağılım katsayısı M -20 optik fiber segmentleri
S -0.01%
PMD-≤0.5ps/(km)1/2



Özellikleri

  • OTDR + çıplak fiber kombinasyonu
  • Özel arayüz: SC FC LC ST E2000 MU DIN D4 FDDI SMA, vb.
  • Çıplak fiber disk çift hat fiber
  • Yüksek iletim hızı, düşük fiber kaybı, güçlü parazit önleme özelliği, üst düzey malzeme seçimi, uzun hizmet ömrü
  • Optik fiber 10Mbps, 100Mbps, 1000Mbps yüksek hızlı geniş bant taşıyabilir
  • Metalik olmayan malzeme, optik fiberin iletim kesilmesi olarak kullanılır ve elektromanyetik girişim alınmaz.
  • İletişim hattında röle istasyonlarının sayısı azaltılabilir ve iletişim kalitesi artırılabilir.
  • Her çıplak fiber sıkı bir şekilde test edilmiştir ve tüm veriler depodan çıkmadan önce standardı karşılamaktadır.

Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 3Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 4Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 5Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 6Telekom OTDR Testi Çıplak Fiber G652D G657A 20km Konnektörlü Karot SC FC LC 7
