SC UPC Plastik Alana Monte Edilebilir Konektör 5G 4G Tek Modlu Çoklu Mod

FTTH Bırak Kablo 2x3mm Optik Fiber SC UPC Saha Montajı Hızlı Termiantion Konektörü 5G 4G Tek Modlu

SC / APC hızlı konektör, sahada elle cilalama ihtiyacını tamamen ortadan kaldıran fabrikada önceden cilalanmış, sahada kurulabilir konektörlerdir.Hassas fiber hizalama sağlayan kanıtlanmış mekanik ekleme teknolojisi, fabrikada önceden bölünmüş bir fiber saplama ve tescilli bir indeks eşleştirme jeli, tek modlu veya çok modlu optik fiberlere anında düşük kayıplı sonlandırma sunmak için bir araya gelir.

Şartname

Paket Bilgileri:

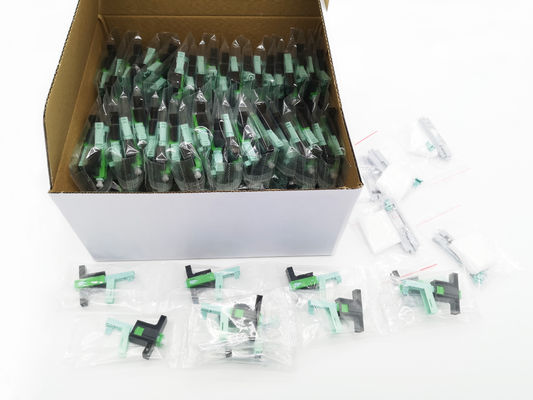

1 adet / plastik torba, 100 adet / iç kutu, 10 adet iç kutu / karton kutu

Ürün Detayları:

Bu hızlı konektör, plastik veya metal olmayan seramik C-oluk yapısını kullanır, Ekleme kaybı: ortalama ≤0.2dB, MAX≤0.4dB, Geri dönüş kaybı: ≥50dB.

Epoksi veya cilalı, sahada kurulabilir, fabrikada gömülü fibere gerek yok

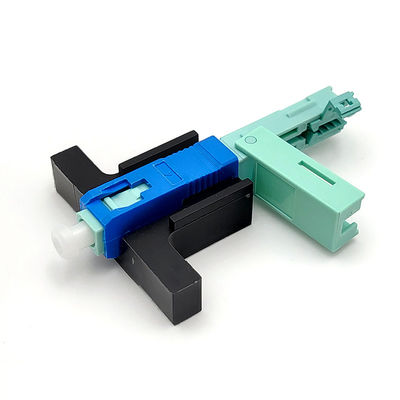

Bu konektör SC / UPC'dir, kapak tipi, toplam uzunluk 53 mm, sevkiyatla birlikte İngilizce kullanım kılavuzuna sahip olacaktır.

Sabitleme aparatına sahip 2mm * 3mm veya 2.0 * 1.6mm düz damla kabloya uygulayın.her iki kablo türü için kabloyu kapakta tutmak için.

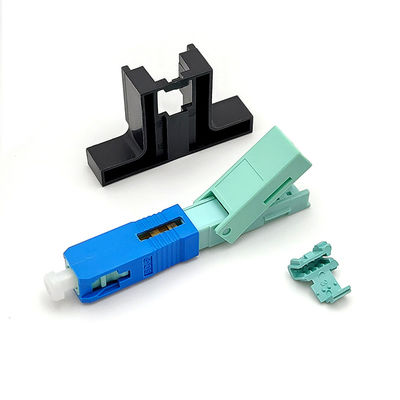

Önyükleme yukarı ve aşağı çevirme tipi tasarımdır, çoklu kullanım için siyah yeniden açma aracı vardır.

İyi sızdırmazlık performansı, alev geciktirici ve yüksek kaliteli plastiktir.UPC yassı yüksüklü ve teslimattan önce toz kapaklı ve her biri ayrı paketli tüm ürünler.

Hızlı konektörler nasıl kullanılır?

Elyafı işleyin

1. Damla kablosunu 50-60 mm dışarıya kadar sıyırıcıya sokun ve kablo mukavemeti katmanını sıyırın

2. Soyulmuş kabloyu kelepçeye bastırın, fiberi kilitlemek için 4 nokta vardır

3. Fiberin kaplamasını sıyırmak için uzunlamasına fiber sıyırıcıyı sokarak kablo kaplama katmanını soyun.Veya fiber kelepçenin Miller sıyırıcı hizasını kullanın.

4. Uygunsa, yaklaşık 60 ° yöne doğru bükerek fiberi kontrol edin

5. Fiberi alkollü bezle 0 ° silerek ve tekrar 90 ° silerek temizleyin

6. Kelepçeyi ok yukarı gelene kadar uzunluk sabitleyiciye yerleştirin ve sonuna kadar bastırın

7. Elyaf ayırma yuvasını düz bir şekilde yatırın, uca hizalayın ve ardından elyafı kesin

8. Son olarak, elyaf uzunluğu: 19,4 mm ve 29,4 ± 0,1 mm olacaktır, resme bakınız

Montaj

Siyah dolabı kontrol et

Fiber bükülene kadar V girişiyle birlikte fiberi takın, ancak V girişinden 1 mm'den daha yüksek olmamalıdır

Muhafazayı, kaplamayı ve aparatı aynı seviyede tutun, anahtarı çıkarın.

Demontaj

Yardımcı aparatı monte edin, anahtarı sağ uca oturtun

Elyafın kilidini açın

Kapağı açmak için özel dışbükey kullanın, kabuğun kilidini açın

Fiberi çıkarmak için 15 ° yükseltin

Diğer Benzer Türler:

Uygulama

• Öncül ortamlar
• LAN ortamları için masa başında bağlantılar
• Yama panelleri
• Doğrudan ekipman sonlandırma
• Abone / Ev (FTTH) uygulamalarına kadar Fiber
• Onarım / değiştirme gereksinimleri
• Ekipman test uçları

2. 2mm * 3mm veya 2.0 * 1.6mm'ye uygulayındüzdamla kablosu

3. Seramik C-oluk yapısı plastik veya metal değil, iyi sızdırmazlık performansı, alev geciktirici

4. Ekleme kaybı: ortalama ≤0.2dB, MAX≤0.4dB

5. Dönüş kaybı: ≥50dB

6. Epoksi veya cilalı, sahada kurulabilir, fabrikada gömülü fibere gerek yoktur
