Kapalı 5G FTTx 0.3dB Hızlı Bağlantı Fiber Optik Hızlı Bağlantı Tekli Mod

Kapalı 5G FTTx 0.3dB LX58 SC APC Optik Fiber Saha Montajı Hızlı Bağlantı Şekil-8 Kablo

SC / APC Fiber Optik Hızlı Konektör, FTTH için tasarlanmıştır, montajda kullanılan yeni nesil bir fiber konektördür.Açık sağlayabilir

Optik ve mekanik özellikleri standart fiber optik konektörü karşılayan akış ve ön döküm tipi ürünler.

Kurulum için yüksek kalite ve yüksek verimlilik için tasarlanmıştır, sıkma pozisyonunun yapısı benzersiz bir tasarımdır ve yapıştırmaya gerek yoktur,

hiçbir sarf malzemesinin parlatılması.Fiber önceden kurulmuş yapıyı benimsemek ve saha kurulumu için uygun.

Özellikleri

1. SC / APC yuvarlak vidalı tip, toplam uzunluk 58 mm

2. 2mm * 3mm'ye uygulayınlifdamla kablosu

3. Seramik C-oluk yapısı plastik veya metal değil, iyi sızdırmazlık performansı, alev geciktirici

4. Ekleme kaybı: ortalama ≤0.2dB, MAX≤0.4dB

5. Dönüş kaybı: ≥50dB UPC, ≥65db APC

6. Epoksi veya cilalı, sahada kurulabilir, fabrikada gömülü fibere gerek yoktur

Şartname

Ürün Detayları:

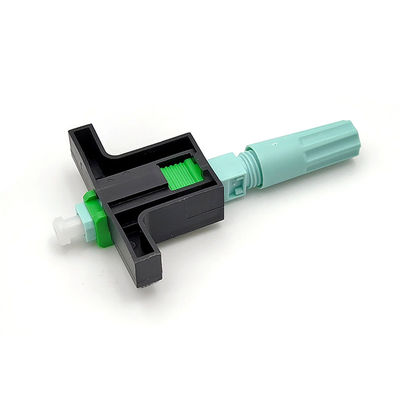

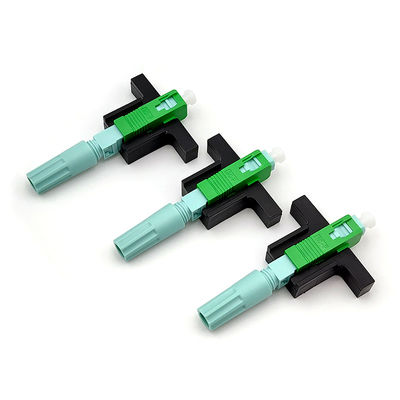

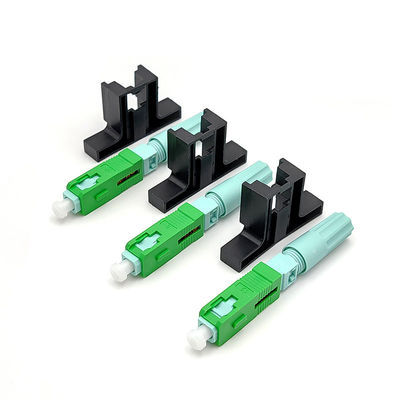

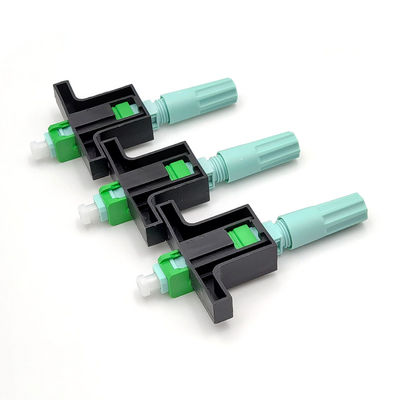

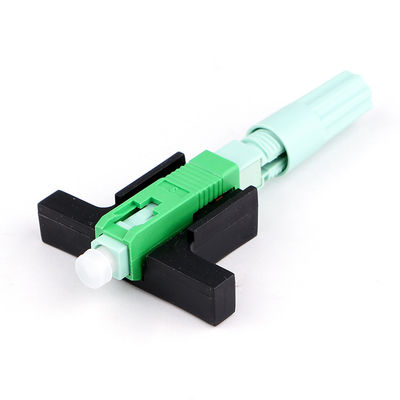

Her birinin oturma yapısındaki lifi açmak ve kapatmak için siyah bir anahtarı vardır, bagaj, konektörleri açıp kapatabilen yuvarlaktır.

Tüm konektörler yüksek kaliteli plastikten yapılmıştır, iyi bir performans kararlılığı ve dayanıklılık sağlar;

1 adet / plastik torba, 100 adet / iç kutu, 10 adet iç kutu / karton kutu

Hızlı konektörler nasıl kullanılır?

Elyafı işleyin

1. Damla kablosunu 50-60 mm dışarıya kadar sıyırıcıya sokun ve kablo mukavemeti katmanını sıyırın

2. Soyulmuş kabloyu kelepçeye bastırın, fiberi kilitlemek için 4 nokta vardır

3. Fiberin kaplamasını sıyırmak için uzunlamasına fiber sıyırıcıyı sokarak kablo kaplama katmanını soyun.Veya fiber kelepçenin Miller sıyırıcı hizasını kullanın.

4. Uygunsa, yaklaşık 60 ° yöne doğru bükerek fiberi kontrol edin

5. Fiberi alkollü bezle 0 ° silerek ve tekrar 90 ° silerek temizleyin

6. Kelepçeyi ok yukarı gelene kadar uzunluk sabitleyiciye yerleştirin ve sonuna kadar bastırın

7. Elyaf ayırma yuvasını düz bir şekilde yatırın, uca hizalayın ve ardından elyafı kesin

8. Son olarak, elyaf uzunluğu: 19,4 mm ve 29,4 ± 0,1 mm olacaktır, resme bakınız

Montaj

Siyah dolabı kontrol et

Fiber bükülene kadar V girişiyle birlikte fiberi takın, ancak V girişinden 1 mm'den daha yüksek olmamalıdır

Muhafazayı, kaplamayı ve aparatı aynı seviyede tutun, anahtarı çıkarın.

Demontaj

Yardımcı aparatı monte edin, anahtarı sağ uca oturtun

Elyafın kilidini açın

Kapağı açmak için özel dışbükey kullanın, kabuğun kilidini açın

Fiberi çıkarmak için 15 ° yükseltin

Diğer Benzer Türler:

Uygulama

• Öncül ortamlar
• LAN ortamları için masa başında bağlantılar
• Yama panelleri
• Doğrudan ekipman sonlandırma
• Abone / Ev (FTTH) uygulamalarına kadar Fiber
• Onarım / değiştirme gereksinimleri
• Ekipman test uçları
