Marka Adı: | yingda |
Model Numarası: | YDFIC-SU-G |
Adedi: | 1000pcs |
fiyat: | 0.19USD-0.72USD |
Teslim Zamanı: | 3-5days |
Ödeme Şartları: | T/t, Western Union |
Hızlı saha montajlı konektörler, sahada elle parlatma gereğini tamamen ortadan kaldıran fabrika öncesi parlatılmış konnektörlerdir. Hassas fiber hizalamasını sağlayan kanıtlanmış mekanik ekleme teknolojisi, fabrikada önceden bölünmüş fiber saplama ve tescilli bir indeks eşleştirme jeli, tek modlu veya çok modlu optik fiberlere derhal düşük kayıplı sonlandırma sunmak üzere bir araya getirilir.
Hızlı bağlayıcılar 250μm ve 900μm optik fiberlerle ve 900μm, 2mm ve 3mm kablolarla uyumludur. Tüm birincil fiber türleri desteklenir ve her konektör, kurulum sırasında ve sonrasında tanımlamada yardımcı olmak üzere endüstri standardı gereklerine göre renk kodludur. Fabrikada takılan bir kama klipsi (her bir konektöre dahil edilmiştir) feshedildikten sonra çıkarılır ve atılır.
Özellikler
Epoksi gerektirmez
Fiber yeniden kullanılabilir
Döşeme öncesi, fabrika cilalı yüzük
Hassas mekanik hizalama düşük kayıplılığı garanti eder
VFI, fiberin doğru olarak kurulduğunu doğrulamak için kullanılabilir
TIA / EIA 568A performans gereksinimlerini karşılıyor
TIA / EIA 604 (focis) konektör arayüz gereksinimlerini karşılar
Uygulamalar
Ön koşullar
LAN ortamları için masadaki bağlantılar
Doğrudan ekipman sonlandırma
Abone Olmak İçin Fiber (FTTx) Uygulamaları
Onarım ve değiştirme gereksinimleri
Ekipman test uçları
Patch paneller

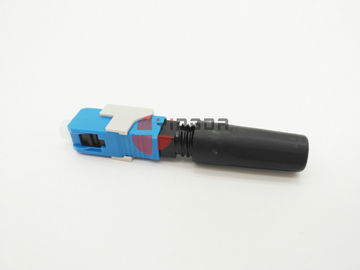

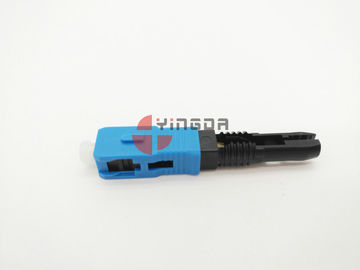

hem APC hem de PC singlemode yapabilirsiniz. Fiber moe: APC sera, PC mavi evi.

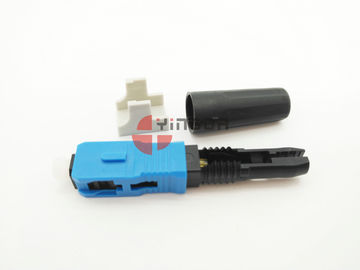

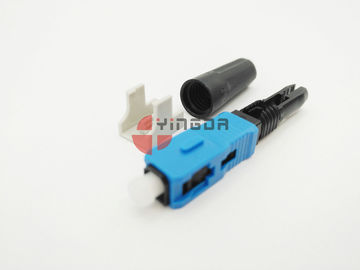

gri kısım tekrar kullanım için klipslidir, elle çıkarılabilir, yuvarlak çizme vidalı ve kapalı
3mm yuvarlak veya 2x3mm boyut-8 damla kablosu önyükleme, yüksek kaliteli seramik halka ve ön cilalanmış lif içinden takılabilir.
şartname
madde | Parametre |
Tek mod | |
Ekleme Kaybı | Max≤0.5dB, Ortalama≤0.3dB |
Geri dönüş kaybı | APC≥50dB; UPC≥45dB |
Dayanıklılık (1000 Mating) | 0,2 dB Max. |
Çalışma sıcaklığı | -40 ° C ~ 75 ° C |
Mekanik performans gereksinimleri
Test adı | Test durumu | Sonuç | ||
Ekleme kaybı değişikliği | Dönüş kaybı değişikliği | Dış görünüm değişimi | ||
Montajı tekrarlayın | Tekrarla: 5imes | ≤0.3dB | <0.5dB | Takma kaybı değişikliği 0.3dB'den büyükse, tekrar monte edilebilir ve test edilebilir, pin yüzeyi açık çizik olmamalıdır; geri kalanın mekanik hasar, deformasyon, çatlak, rahatlama ve diğer anomalilere sahip olmayacaktır |
Gerilme direnci | 0,125 mm çıplak fiber 4N, 0,25 mm fiber 4N, çevrimiçi olmayan izleme optik performansı; 0.9mm optik fiber tipi 10N, optik kablo 20N, on-line izleme optik performans; kablo 30N, çevrimiçi izleme değil optik performans; Süre: 2 dakika | ≤0.3dB | <0.5dB | |
Düşme testi | Yükseklik: numune başlığından uzaklığı 1.5m; kez: 10 kez | ≤0.3dB | <0.5dB | |
Titreşim | Frekans: 10 ~ 50Hz; süpürme: Dakikada 45 kez: genlik: 0.75 mm tek genlik; zaman: üç yön, iki saatte bir | ≤0.3dB | <0.5dB | |
Tekrarlanabilirlik | Çiftleşme: 10times | ≤0.3dB | <0.5dB | |
Mekanik dayanıklılık | Çiftleşme: 500times | ≤0.3dB | <0.5dB | |
misilleme | Yük: kablo türü 15N; oran: 10 kez / dak; kez: 200 kez | ≤0.3dB | <0.5dB |
