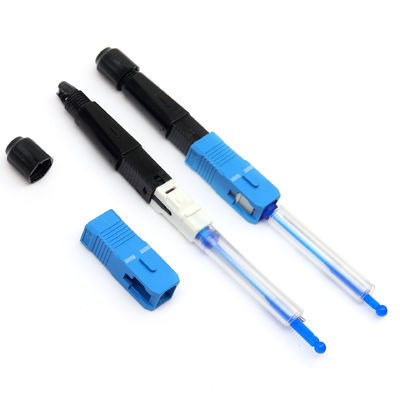

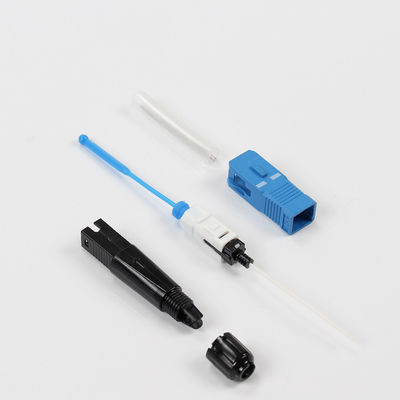

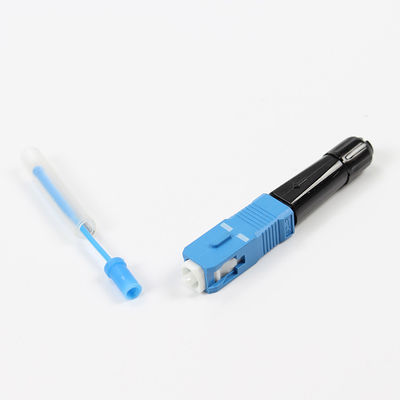

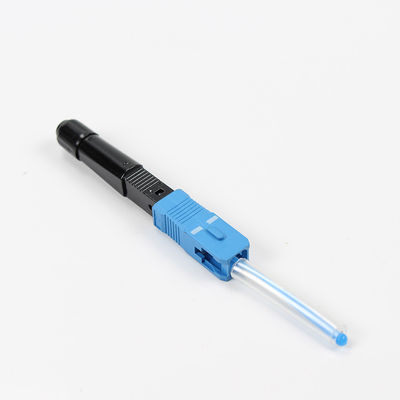

CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Alan Kurulabilir Bağlantısı

Name: CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Alan Kurulabilir Bağlantısı
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC
Price: 0.19 USD
Availability: InStock

Marka Adı:	YINGDA
Model Numarası:	YDFOSC001-SC/UPC
Adedi:	100 PCS
fiyat:	0.19USD-0.72USD
Teslim Zamanı:	5 working days after got payment
Ödeme Şartları:	T/T or western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO

Uygulama:

FTTH, CATV, LAN

Bağlayıcı Tipi:

SC/UPC

Elyaf Türü:

SMF-28e

Kablo tipi:

tek mod 9/125um

Kablo çapı:

0.9mm,2.0mm, 3.0mm, 2x3mm

Bağlayıcı ev rengi:

Mavi

Ekleme Kaybı:

max. maks. <0.5dB, Typical<0.3dB <0,5dB, Tipik<0,3dB

Geri dönüş kaybı:

≥50dB

Ürün Adı:

sc fiber konnektör,sc fiber optik konnektör,fiber kablo konnektörleri,sahada kurulabilir konnektör

Packaging Details:

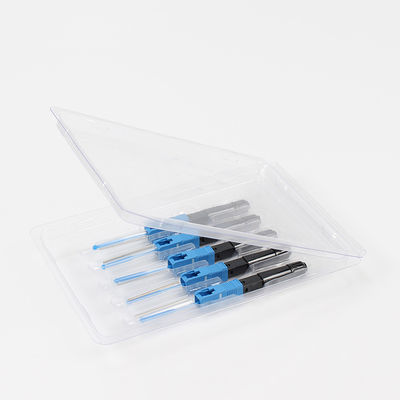

5 pieces or 10pcs / blister box

Supply Ability:

500,000pcs per month

Vurgulamak:

quick assembly connector

FTTH connector

Ürün Tanımı

SC fusion splice-on konektörü optik fiber tipi hızlı bir konektördür, ancak konektör ucunun içindeki ekleme noktası, ekleme sırasında eşit derecede pigtails'i ortadan kaldırır.Avantajı, birleşimden sonra ek koruma gerektirmez.Mekanik birleştiricinin tasarımı ile karşılaştırıldığında, V yarıklı mekanik konektör bakım ve işletme maliyetini ve dayanıklılığını tasarruf eder.Bu, iplik makinelerinin yüksek maliyetini ve FTTH inşaatına uygulanmayan kavramı tersine çevirir..

SC Fsion Splice On Bağlantı Özellikleri

Düşük işletme maliyeti, yüksek verimlilik
Yerel sonlandırma bağlantısını hızlı bir şekilde elde edin
Basınçlı kaynak parçaları yeni benzersiz yapı tasarımını benimsiyor, yapıştırıcı enjeksiyonu olmadan, öğütme olmadan, tüketici malzemeler olmadan kurulum
Yüksek kurulum kalitesi, yüksek başarı oranı ve hızlı kurulum vb.
Tam mekanik boyutlar
Tüm malzemeler ROHS ile uyumludur
Taşıması kolay.
Çalıştırmak veya kullanmak kolaydır

SC Fsion Splice On BağlantısıSpesifikasyon

Model	YDFOSC001
Bağlantı tipi	SC/UPC, SC/APC
Kablo tipi	0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm düşme kablosu
Fiber çapı	125um ((G657A2 çıplak lif)
Sıkı tampon çapı	250um
Elyaf türü	Tek mod OS1 9/125um
Ekleme kaybı	≤0.3dB
Geri dönüş kaybı	≤ 50dB
Çıplak lif katı sıkılık	> 250 g
Çalışma sıcaklığı	-40°C-+80°C
Gerim gücü	60N (2 dakikalık 5 kg)
Düşme testi	4 metre yüksekliğindeki çimento zeminin yönü bir seferde, toplamda 3 kat.

CATV SC UPC Fusion Splice Heat Shrink Tube FTTH Alan Kurulabilir Bağlantısı 0

Füzyon Bağlantısı Ekleme Talimat Adımları

1Hazırlık

2. ısı küçültücü tüp ev ve fiber kablosuna fındık geçirmek

3. Düz fiber stripper kullanın yaklaşık 45mm kaplama çıkarmak için

4- Fiber kaplama katmanını çıkarmak için fiber stripper kullanın ve fiber temizleyin, sonra optik fiber tutucuya yerleştirin.

5- İçeği iplik kılıcıyla kes.

6. Birleştirilmiş tutucuyu füzyon ekleme makinesine yerleştirin

7. 0,9mm lif kaplama katmanı çıkarın

8. Optik fiber temizleyin ve füzyon splicer makinesi tutucu koymak

9- İçeği iplik kılıcıyla kes.

10Tutayı füzyon ekleyici makinesine koy.

11İki alet tutucu hazır olduğunda, füzyon makinesini kapat ve füzyona başla.

12Füzyon sonrası makineyi açın ve bütün bağlantıyı dikkatlice çıkarın.

13. Sıcaklık küçültme tüpünü eklenmiş-konektörün kuyruğuna dikkatlice yerleştirin, ardından tüm eklenmiş konektörü füzyon makinesine koyun ve ısıtmaya başlayın

14. yaklaşık 90s ısıtma sonra füzyon makinesinden bağlantıyı çıkarın ve sonra yaklaşık 5s için soğutma

10'lara.

15Montaj tamamlandı.

* Lütfen özel FTTH erime makinesini kullanın

* Tavsiye edilen tüketim malzemesi:

Aşağıdaki maddelerin bir miktarını saklayın:

Denatürlenmiş alkol
Lintsiz dokular
Pamuk tampon

Etiketler:

Hızlı montaj konnektörü

FTTH konektörü

mekanik splayser
