16 Port Fiber Optic Splitter Box S 1*8 1*16 FTTx Ağı İnşa ve Yönetimi İçin Kare Kablo Çıkış Portu

FDB0216HF Optik Bölücü NAP Kutusu

FTTx iletişim ağı sisteminde besleyici kablonun düşme kablosuyla bağlantı kurması için ekipman, bir bitiş noktası olarak kullanılır.Ve dağıtım bu kutuda yapılabilir., ve bu arada FTTx ağı binası için sağlam bir koruma ve yönetim sağlar.

16 Port FTTH Drop Kablo Kutusu Özellikleri

• Anahtar ve kelepçeli toplam kapalı yapı
• Yüksek dayanıklı mühendislik plastiği, nem geçirmez, su geçirmez, toz geçirmez, yaşlanma karşıtı
• Dış duvar montajı, direk montajı veya hava montajı, IP65'e kadar koruma seviyesi
• Besleyici kablo ve düşme kablosu için sıkıştırma, fiber splicing, sabitleme, depolama, dağıtım... vb. hepsi bir arada
• Kablo, tırnaklar ve yama kabloları birbirlerini rahatsız etmeden kendi yollarında ilerliyor, bakımı kolay.
• Dağıtım paneli çevrilebilir, besleyici kablosu ekspresyon portu ile yerleştirilebilir, bakım ve kurulum için kolaydır.

Spesifikasyon

Ürün ayrıntıları:

Kablo portları

Kablo giriş: 2 kablo bezleri, 1 kesilmemiş port, çapı 13.5mm

Kablo çıkışı: 16pcs kare düz düşme kablo portları 2.0 * 3.0mm

Max.4pcs beyaz optik fiber fusion tepsisi kapağı ile, standart 2pcs, ve tepsinin kapasitesi: 6 çekirdek 1 katman, çift katman 12 çekirdek

Tepsinin arkasında sabitlenmiş bir kasık var. Yerel olarak hızlı ve kolay çalıştırmak için çıkarabilirsiniz.

Alt destek, uzun süreli nakliye sırasında istikrarlılığı sağlayan çelik boru ve bölücü giriş yan bağlantıları için yuvalara sahiptir, lif kırılmamış veya karışık değildir. Adaptör plağı plastiktir,Ve maksimum tutulabilir.. 16 adet SC adapteri veya LC duplex adapteri.

Adaptörü sabitlemek için adaptör panelinde delikler ve çıkıntılar vardır, bu da vida olmadan sabitlenebilir.Sadece çıkıntı adaptördeki vida deliği ile hizalandırılmalı ve adaptörün kendi metal yay parçası sabitlenebilir.

Plakayı da yerinde tutmak için rezerve edilmiş deliğe yerleştirebilir, sabitlemek için vidalara gerek yok.

Kabloya paslanmaz koltuklardaki kabloya sabitlemek için kablo klemleri var,toplam 4 adet kablo girişi: 1 kesilmemiş port (orta aralığı) ve 2 kablo bezleri, 16 adet dökme kablo çıkışı.

Toplam kutu genellikle dış duvar montajı veya direk montajı kullanılır, UV karşıtı, kapağın içinde lazer işareti çıkartması vardır.Kutusu açılır ve önünde bir vida çubukları ve her iki tarafında 2 Allen vidaları (sütunlar) tarafından kapalıdırFTTH için hızlı ve güvenli inşaat yapıyorlar.

Seçenek için üç mod adaptör paneli vardır: 2 tepsisi ile adaptör plaka, tepsisi ile adaptör tutucu, splitter kaset tutucu

Montaj yöntemi:

Standart aksesuar

2 adet ipleme tepsisi, 4 adet duvar montajı genişletme vidaları, 16 adet fiber koruyucu kol, 4 adet kablo kilidi, nilon bağlamalar, 16 adet adapter için adaptör plaka, kablo koruyucu tüp, anahtar, PG 13.Dağıtım limanları için 5 kablo bezi, Çubuklı kitler (ihtiyaçlıdır).

İlgili ürünler:

FTTH düşme kablosu SC alan hızlı konektör SC optik çiftleyici

         FTTH düşme kablosu Fiber optic pigtails Fiber optic PLC splitter

Uygulama

• Duvara monte edilmiş, direğe monte edilmiş tesisat
• SC/LC konektörleri olan ftth önceden bağlantılı düşme kablosu için uygundur

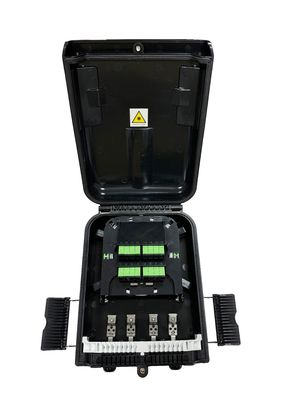

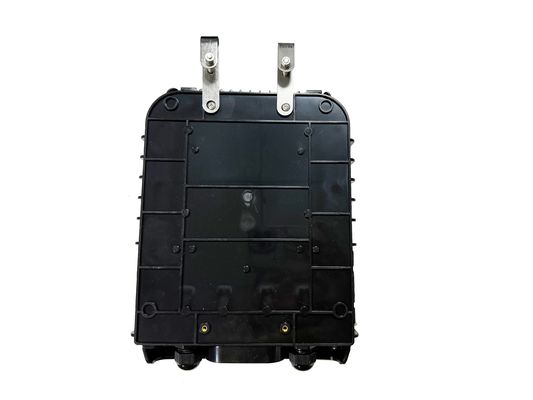

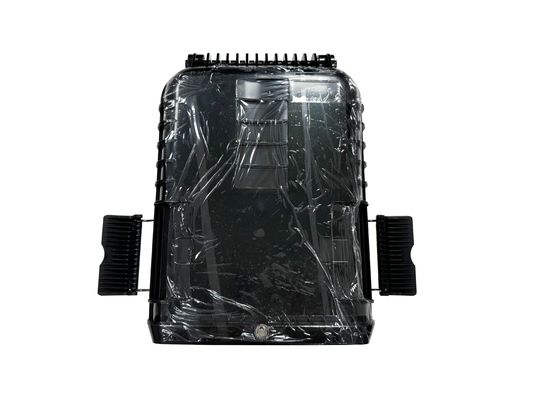

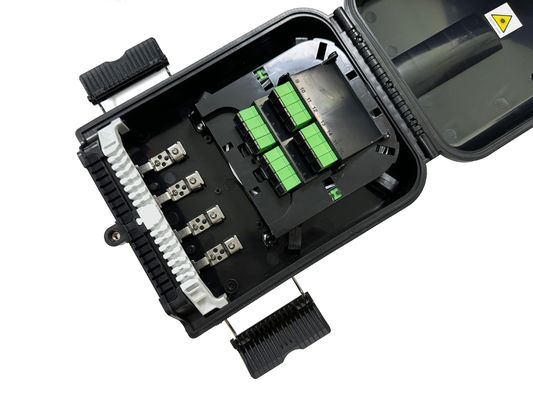

Gerçek resimler
