Marka Adı: | YINGDA |
Model Numarası: | MTPP-1U -4X |
Adedi: | 100 adet |
fiyat: | 0.2USD-100USD |
Teslim Zamanı: | ödeme yapıldıktan sonra 7 gün |
Ödeme Şartları: | Batı Birliği, T/T |
96 Fiber MPO MTP Optik Patch Panel Enclosure Data Center Yüksek yoğunluklu kablo sistemi
1U Fiber Optic Patch Panel'in hızlı ayrıntıları
MPO Kaydırıcı Çekmece Tipi Fiber optik yama paneli veri merkezi ve yüksek yoğunluklu kablolama sistemi için yardımcı ekipman, büyük kapasite ve küçük boyuttadır, iyi performans.Rack montaj optik dağıtım çerçevesi için 19 inç standart boyuttadır., LC dupleks çiftleştiriciler kullanmak için uygundur.
MPOPatch Panel Özellikleri
MTP Patch Panel Spesifikasyonu
Boyut | 482*315*1U mm |
Maksimum kapasite | 96 çekirdek |
Malzeme | Soğuk olarak yuvarlanmış çelik SPCC |
Kablo giriş portu | 4 yuvarlak port, kauçuk φ20mm |
Kablo çıkış portu | Lc duplex adaptörleri |
Adaptör miktarı | 48 adet |
Çalışma sıcaklığı | -10~+85°C |
Standartlar | TIA/EIA 568.C, ISO/IEC 11801, ENS50173, IEC60304, IEC61754, EN297-C, CEA/EIA-310-E, ANSI/TIA/EIA-606-A, GR-449-CORE, RoHS |
IP derecelendirme | IP20 |
Renk | Siyah |
MTP mpo kablosu12Fiber Optik Bağlantısı Spesifikasyonu
Ekleme kaybı | <0.7dB ((standart kaybı), <0.35dB (Elite kaybı) |
Geri dönüş kaybı | > 65dB APC, > 50dB UPC, > 30dB PC |
Çiftleşme dayanıklılığı | 500 kere. |
Dalga boyu | 850-1550nm |
Standartlar | IEC61300, IEC61754, ROHS vb. |

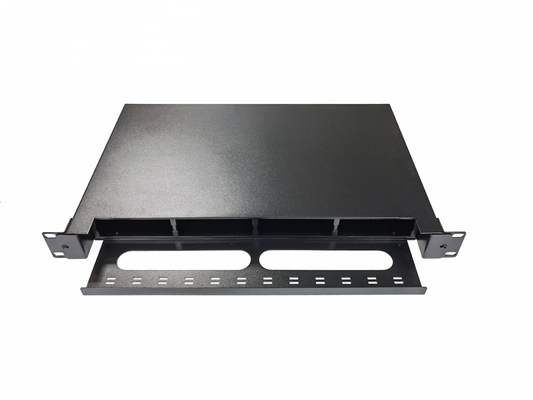

Standart 19 inçlik raf montaj optik dağıtım çerçevesi için uygun 1U raf montajı yama paneli, ODF'ye sabitlemek için her iki tarafa da kulaklar monte eder.
Bu optik fiber kablosu, kara renkli, kara renkli ve ön plaka üzerinde büyük bir fiber yönetim alanı olan yontulmuş yuvarlanmış çelikten yapılmıştır.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

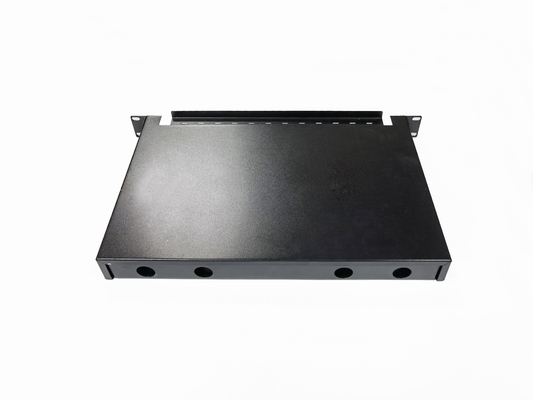

Kablo giriş miktarı ve kablo çapı özelleştirilebilir, tüm portlar kablo klemleri ve armatürler ile iç kolay işleme.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

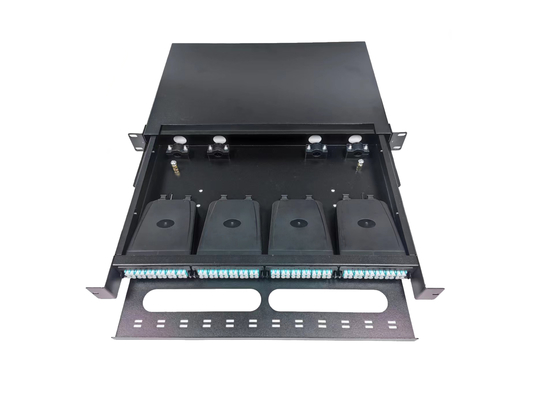

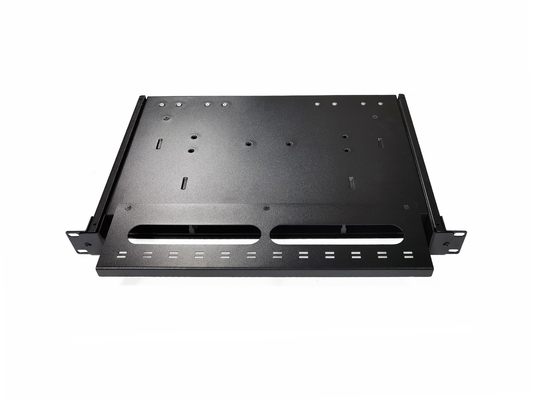

Bu çekmece tipi lif yama paneli, her iki tarafta da metal kaydırma tepsisi ile birlikte, tüm içi çıkardıktan sonra ön tarafta çalışması kolaydır, üst kapağı açmaya gerek yok.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
1U raf maksimum 4 adet MPO kaseti, her biri MPO MTP adaptörü, MPO LC yama kablosu ve LC adaptörleri ile modüler 24 fiber.
Müşterinin isteği üzerine 8 fiber, 12 fiber veya 24 fiber MPO kullanabilir.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
MTP kasetiYapılandırılacak standart öğeler
Bu yama paneli 8 adet MPO-mpo kamyon kablosu, 8 adet 12 çekirdekli MPO LC yama kablosu ile tam yüklenebilir.MpO'dan LC kablosuna8 adet MPO MTP adaptörü, 12*4 LC dupleks çiftleştirme = 48 adet;
Eğer müşteriye gerekirse, kabloları fabrikada önceden bitirilir ve teslimat öncesi iyice paketlenir.
Teslimattan önce %100 test, kalite güvencesi.
![]() |
