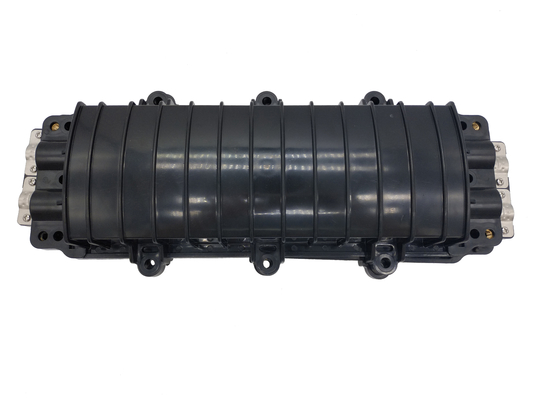

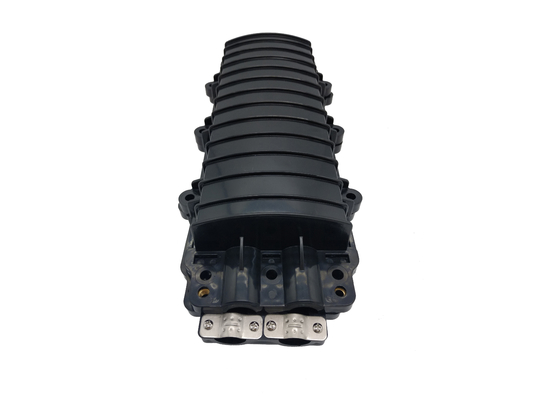

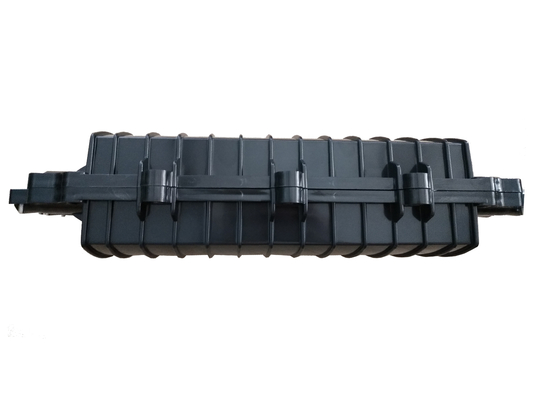

ABS Inline Fiber Optik Ek Kapatma 144 Çekirdek 2In 2Out Gömülü Hava Rögar Muhafazası
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | ABS sıralı kapatma | Boyut | 470x180x125 mm |
|---|---|---|---|
| maksimum kapasite | 144 Çekirdek tek fiber optik kutu | Kablo Bağlantı Noktaları | 2in 2out ek yeri kapatma |
| kablo çapı | max. maks. φ22mm φ22mm | Tepsi Miktarı | 6 adet 24 çekirdek ekleme tepsisi |
| Net ağırlığı | 2.5kg | Çalışma sıcaklığı | -40℃ ila +70℃ |
| Başvuru | dış mekan IP68 anteni, yeraltı, kanal, gömülü | ||
| Vurgulamak | ABS Satır İçi Fiber Optik Ek Kapatma,2In 2Out Fiber Optik Ek Kapatma,Gömülü Hava Fiber Optik Ek Kapatma |
||
Ürün Açıklaması
144 Çekirdek 2In 2Out Inline Yatay Fiber Optik Ek Kapatma Gömülü Hava Rögar Muhafazası
Bu ürün, havai/havai, boru hattı, doğrudan gömme ve kuyu döşemesinin φ22mm doğrudan ve branşman bağlantısı dahilinde farklı yapılara sahip çeşitli model optik kablolar için uygundur ve ayrıca tüm plastik yerel telefon kablolarının bağlantısı için uygundur.
Fiber Optik Ek Muhafazası Fyemek
- Ürünün tüm performans göstergeleri, ulusal YD/t814-2004 standardının gerekliliklerini karşılamaktadır.
- Dış kutu ithal yüksek mukavemetli mühendislik plastiğinden (ABS) yapılmıştır ve yüksek basınçlı enjeksiyon kalıplama için yaşlanma önleyici madde ile eklenmiştir.Ark şekilli oval, hafif, yüksek mekanik mukavemet, güçlü korozyon direnci, yıldırım direnci, uzun hizmet ömrü vb.
- Kutu gövdesinin dışındaki metal bileşenler ve bağlantı elemanları paslanmaz çelikten yapılmıştır, çeşitli ortamlarda tekrar kullanım kolaylığı sağlar.
- Dış kutu ve kablo girişi kendinden yapışkanlı (vulkanize edilmemiş) kauçuk şeritlerle kapatılmıştır, güvenilir sızdırmazlık performansı ve tekrar tekrar açılması, kullanılması ve bakımı kolaydır
- Benzersiz 3 tip kablo halkası (O-ring) (φ 12,5 mm, φ 17 mm, φ 20 mm), kullanıcının optik kablonun gerçek dış çapına göre esnek bir şekilde seçim yapmasını sağlayarak, kablo sızdırmazlığının güvenilirliğini ve uygulanabilirliğini etkin bir şekilde artırır bağlantı kutusunun girişi.

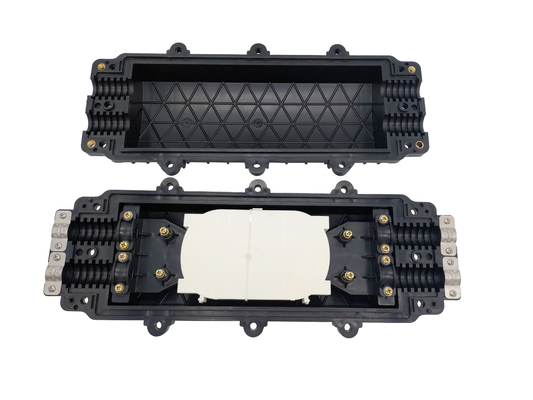

- Kutudaki üst üste bindirilmiş yapı fiber bağlantı tepsileri ve bağımsız yalıtım topraklama cihazı, kapasite yapılandırmasını ve fiber genişlemesini ve topraklamayı esnek, kullanışlı ve güvenli hale getirir.
- Eşsiz ikincil optik kablo sabitleme cihazı, optik kablo kurulumunu daha sağlam ve kullanışlı hale getirir.
Fiber Optik Kutu Özellikleri
| MODEL | GJS(04)3Y |
| Boyut (U * G * Y) | 465*180*120mm |
| maksimum kapasite | 144 çekirdek demet lifler |
| Her tepsinin kapasitesi | 24 çekirdek |
| Maksimum tepsi miktarı | 6 adet |
| Kablo bağlantı noktaları | 2'de 2 dışarı |
| kablo çapı | φ22mm |
| Net ağırlığı | 2.5kg |
| Malzeme | ABS |
| Optik fiberin eğrilik yarıçapı | ≥ 40mm |
| Ek optik fiber kaybı | ≤ 0.01dB |
| Ayrılmış fiber optik uzunluğu | ≥ 1,6m |
| Sıcaklık aralığı | - 40 ℃ ~ + 70 ℃ |
| Yanal basınç direnci | ≥ 2000N / 10cm |
| Çarpma dayanıklılığı | ≥ 20n m |
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
Fiber Optik Ek Kapatma Standart aksesuar
| Ana Gövde | 1 takım |
| Ekleme tepsileri | 1-6 adet (gerektiği gibi yapılandırılmış) |
| Isıyla büzüşen koruma boruları | 1-12 torba (gerektiği gibi yapılandırılmış) (ısı büzüşmeli koruma tüpleri, numara işareti, naylon bağlar, zımpara kağıdı vb. dahil) |
| Paslanmaz çelik paket | 1 torba (M5*30 civata ve somun 2 takım, 2 kanca, Φ 8 düz ped, 12 adet M8 × 12 35 paslanmaz çelik civata, 8 adet M5 × 20 paslanmaz çelik civata, 4 adet paslanmaz çelik kablo presleme parçası, 1 adet somun anahtarı) |
| Plastik aksesuar paketi | 1 torba (2 fiş dahil, her biri Φ 12,5, Φ 17 kablo halkasından 8 parça |
| Kendinden yapışkanlı bant | 1 rulo |
| Mastik (şerit ambalaj + rulo ambalaj) | her biri 1 kutu |
Fiber Optik Ek Kutusu Anahtar çalışma noktaları
- Optik kabloya nüfuz etmek için optik kablonun dış çapına uygun kablo halkasını seçin, optik kabloyu soyun, dış kılıfı, iç kılıfı ve gevşek boruyu çıkarın, kablodaki yağ doldurma macununu temizleyin ve çıkarın ve bırakın. 1.1 ~ 1.6m fiber optik uzunluk ve 30 ~ 50mm çelik çekirdek.
- Kablo kelepçesini sabitleyin, optik kabloyu sabitleyin ve çelik çekirdeği güçlendirmek için optik kabloyu sabitleyin.Çap 10 mm'den küçükse, optik kablonun sabit kısmı, sabitlemeden önce çapın 12 mm'ye ulaşmasını sağlamak için kendinden yapışkanlı kauçuk bant ile sarılmalıdır.
- Optik fiber, kaynak diskine sokulur ve ısıyla daralan tüp ve ısıyla eriyen tüp, bağlanacak fiber optiklerden herhangi birinin üzerine sarılır.Fiber optik kaynak yapıldıktan sonra, ısı alıcıyı ve ısı eritme tüpünü hareket ettirin ve optik fiber koruma tüpünün merkezinde optik fiber füzyon noktası yapmak için paslanmaz çelik (veya kuvars) takviye mandrelini takın.Optik fiberi ve koruma tüpünü bir araya getirmek için koruma tüpünü uygun şekilde ısıtın ve korumalı optik fiber eklemi fiber oluğuna kenetlenir (her kaynak diskine 24 çekirdek optik fiber dağıtılabilir)
- Kalan optik fiberleri fiber optik kaynak diskine eşit şekilde yerleştirin ve sarılı optik fiberleri naylon bağlarla hizalayın ve konumlandırın.Kaynak diski genellikle aşağıdan yukarıya doğru kullanılır.Tüm optik fiberler bağlandıktan sonra kaynak diskinin üst tabakasını örtün ve sabitleyin.
- Mühendislik tasarım gereksinimlerine göre topraklama kablosunu bulun ve kullanın.
- Optik kabloyu konektör kutusu kabuğunun kablo girişinin ilgili konumuna sarın, sızdırmazlık şeritlerini konektör kutusu kabuğunun her iki yanındaki sızdırmazlık oluklarına yerleştirin, iki muhafazayı kapatın ve paslanmaz çelik cıvataları sıkın.Cıvataların gerilimi, tüm cıvatalar sıkılana kadar simetrik ve üniform olacaktır.
- Döşeme gereksinimlerine göre, döşeme için askıyı kendiniz bulun ve sabitleyin.
