48 Çekirdek FTTH Bırakma Kablosu IP68 Mekanik Fiber Optik Ortak Muhafaza Dome Ayırıcı 1x32
Menşe yeri | Çin |
---|---|
Marka adı | YINGDA |
Sertifika | ISO,SGS |
Model numarası | GJS-M5-JFT |
Min sipariş miktarı | 100 adet |
Fiyat | Negotiable |
Ambalaj bilgileri | 1 adet / kutu, 4 adet / karton kutu |
Teslim süresi | Ödeme yapıldıktan sonra 5-15 gün |
Ödeme koşulları | T / T veya batı Birliği, L / C |
Yetenek temini | Ayda 50.000 adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xŞekil | kubbe / dikey | maksimum kapasite | 48 çekirdekli tek lifler |
---|---|---|---|
Kablo bağlantı noktası | 1 orta sapn (kesilmemiş bağlantı noktası) + 4 yuvarlak bağlantı noktası | kablo çapı | Φ7mm~Φ18 mm |
Malzeme | PP gövde + ABS tepsi | ekleme tepsisi adet | max.6 adet |
Boyut | Ø230*445 mm | Ağırlık | 3.5 kg |
sızdırmazlık yöntemi | Mekanik mühür | su geçirmez sınıf | IP65 |
Başvuru | anten, direğe montaj, duvara montaj, kanal, gömülü, vb | ayırıcı adet | 1x32, 1x16, 1x8, 1x4, 1x2 mini ayırıcı veya 2xN serisi |
Vurgulamak | IP65 Fiber Optik Ortak Muhafaza,IP65 fiber optik kubbe kapatma,Mekanik sızdırmazlık Fiber Optik Ortak Muhafaza |
48 Çekirdek FTTH Bırakma Kablosu IP68 Mekanik Fiber Optik Ortak Muhafaza Dome Bölücü 1x32 1x16 1x8
Kesilmemiş 1x16 PLC Bölücü 48 Çekirdek Füzyon Ortak Kapatma Fiber Optik Kubbe Mekanik Conta FOSC

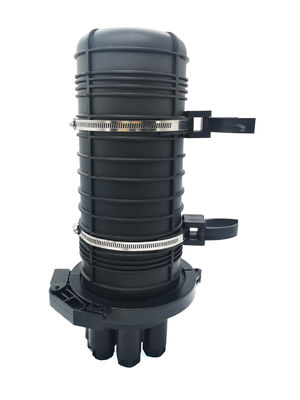

GJS-M5-JFT fiber optik bağlantı kapağı, 4 yuvarlak kablo giriş deliği ve 1 elips kablo giriş deliği ile fiber optik iletim sırasında doğrudan bağlantı için kullanılan ve ek bağlantı koruması sağlayan kubbe tipi bir muhafazadır;mekanik salmastrayı benimser;baş üstü, direk montajı, duvar montajı ve gömülü kurulum için kullanılabilir;iyi sızdırmazlık performansı, basit kurulum ve geniş uygulama aralığı.
Şartname
modeli | GJS-M5-JFT |
Boyut | Φ230*445mm |
Kablo giriş ve çıkış | 1oval (veya orta açıklık) + 4 yuvarlak |
kablo çapı | Φ7-18 mm |
Ekleme tepsisi kapasitesi | 24 tek çekirdek |
Maks.Tepsi miktarı | 6 adet |
Maks.ekleme adet | 144 çekirdek (tek fiber) |
Maks.Bölünme oranı | 1:16(2 adet), 1:32(1 adet), |
sızdırmazlık yöntemi | Dişli mekanik salmastra, silikon kauçuk |
Optik fiber eğrilik yarıçapı | ≥ 40mm |
Ek optik disk kaybı | ≤ 0.01dB |
Sıcaklık aralığı | - 20 °C ~ +60 °C |
Yanal basınç direnci | ≥ 2000N / 10cm |
Çarpma dayanıklılığı | ≥ 20n.M |
Koruma sınıfı | IP65 |
Özellikler
- Ürünün tüm performans indeksleri, ulusal YD / T 814.1 bağlantı kutusu standardının gereksinimlerini karşılamaktadır.
- 5 adet kablo bağlantı noktası: φ 7 - φ 18 optik kabloya erişebilen 4 yuvarlak ve 1 oval bağlantı noktası, kesilmemiş işlevi mevcuttur
- Dış kutu gövdesi, yüksek mukavemetli mühendislik plastiklerinden ve yaşlanma önleyici madde ile yüksek basınçlı enjeksiyon kalıplamadan yapılmıştır.Hafif, yüksek mekanik mukavemet, güçlü korozyon direnci, yıldırım direnci ve uzun hizmet ömrü özelliklerine sahiptir.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------------------------
- Kutudaki üst üste bindirilmiş yapı fiber füzyon tepsisi ve bağımsız yalıtım topraklama cihazı, fiber çekirdek numarası yapılandırmasını, genişletmesini ve kablo topraklamasını esnek, kullanışlı ve güvenli hale getirir.
- Kutunun içindeki ve dışındaki metal bileşenler ve bağlantı elemanları, çeşitli ortamlarda kullanılabilen paslanmaz çelikten yapılmıştır.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------------------

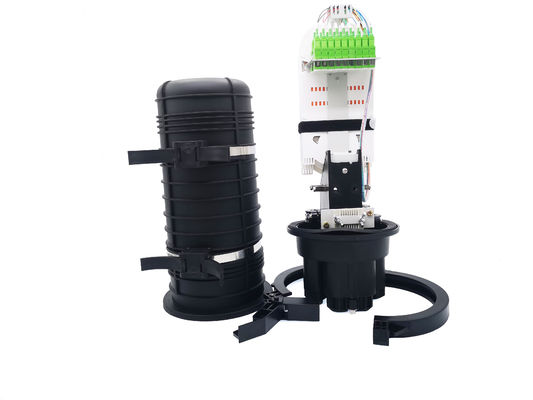

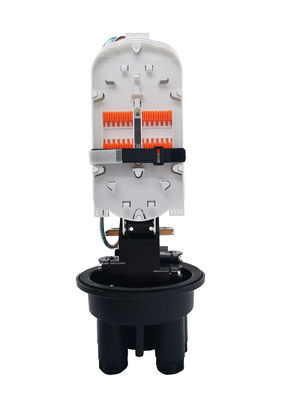

- 48 çekirdek, ayırıcı için 1 ve füzyon için 2 olmak üzere 3 adet tepsi yükleyecektir.Her tepsi 24 çekirdekli tek fiberi birleştirebilir.Şeffaf kapaklı, geniş yönlendirme alanına ve makul bükülme yarıçapına sahip her tepsi, tepsiler metal adaptör braketine vidalarla sabitlenir. Ayırıcı tüp tepsiye sabitlenebilir.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------

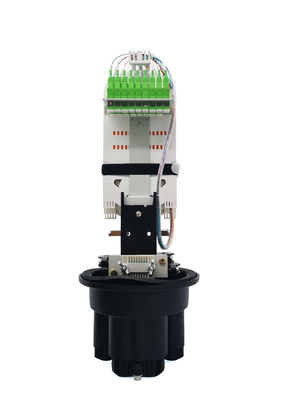

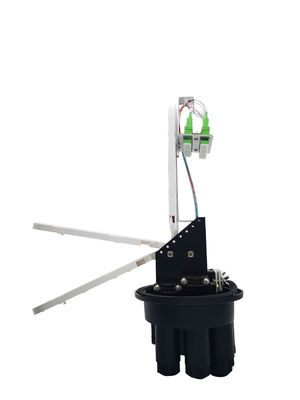

- 1x16 için adaptör plakaları aşağıdaki resimler gibi olabilir, maksimum 18SC adaptör tutabilir, 1x16 veya 2x16 için spiral borulu veya ny ton kravat ile yerinde sabitlemek için.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
Standart aksesuar:
direğe montaj kitleri, plastik anahtar, iç altıgen anahtar, kauçuk conta ve kablo bağlantı noktaları için kitler, ısıyla daralan koruma kılıfı, numara işaretleri, naylon bağ vb.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Fiber Optik Ek Muhafaza Kurulum işlemi
Optik kablo, tabandaki optik kablo mali kontrolünden girer.
Kablo tutucu, kabloyu kilitlemek için kullanılır ve çelik çekirdek, güçlendirilmiş çekirdek kolonuna nüfuz eder ve sıkıca bastırılır.
1. Oval delikli optik kablo montajı:
Eliptik delikten lastik pedi, plastik bloğu ve plastik tapayı çıkarın, optik kablo lastik pedin içinden geçer ve daha sonra plastik bloğu tokalayın, son olarak plastik tapayı ekleyin, cıvatayı sıkmak ve tabanı kilitlemek için anahtarı kullanın optik kablo girişinin sızdırmazlığını tamamlamak için.
2. Kurulum4 turoptik kablo:
Küçük kablo giriş deliğinin plastik somununu vidalayın, φ 27 sızdırmazlık tapasını çıkarın, aksesuarları aşağıdaki şekilde gösterilen sıraya göre takın ve son olarak kablo girişini çiftler halinde kapatmak için plastik somunu sıkmak için anahtarı kullanın .
3. Optik bölme: getirayrılmış sargı için füzyon tepsisine soyulmuş optik kablo, örgü ucunu füzyon ve kablo ucunu füzyon yuvasında birleştirin, örgülü konektörü adaptörün girişine takın, PLC ayırıcının girişini adaptörün çıkışına takın , ayırıcının çıkışı adaptörün giriş ucuna takılır ve optik kablo son olarak adaptörün çıkışından dışarı çıkar.
4. Doğrudan füzyon:Ayrılmış sarım için uç kablosunu füzyon tepsisine sokun, ardından füzyon yuvalarında iki ucu birleştirin.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Başvuru:diret gömülü, kanal, anten, telekomünikasyon, mobil, CATV, otoyol, geniş bant şirketi vb.
