Model: FDB0216W

ODP FDB0216W tipi Fiber Optik Bölücü Dağıtım Kutusu, FTTx iletişim ağ sisteminde besleyici kablosunun düşme kablosuyla bağlanması için bir sonlandırma noktası olarak kullanılır. Fiberin eklenmesi, ayrılması, dağıtılması bu kutuda yapılabilir ve bu arada FTTx ağ binası için sağlam bir koruma ve yönetim sağlar.

Şartname

Özellikler

1. toplam kapalı yapı braketleri ve metal vida

2. Malzeme: PC + ABS, su geçirmez, su geçirmez, toz geçirmez, anti-aging, IP65'e kadar koruma seviyesi.

3. besleyici kablo ve damla kablo, fiber ekleme, fiksasyon, depolama, dağıtım ... vb hepsi bir arada.

4.Kablo, pigtailler, yama kabloları birbirlerini rahatsız etmeden kendi yollarından geçerler, kaset tipi SC adaptör kurulumu, kolay bakım.

5. Dağıtım paneli ters çevrilebilir, besleme kablosu bakım ve kurulum için kolay ekspres port ile yerleştirilebilir.

6. Hem iç hem de dış mekanda kullanım için duvara monteli veya monteli monteli.

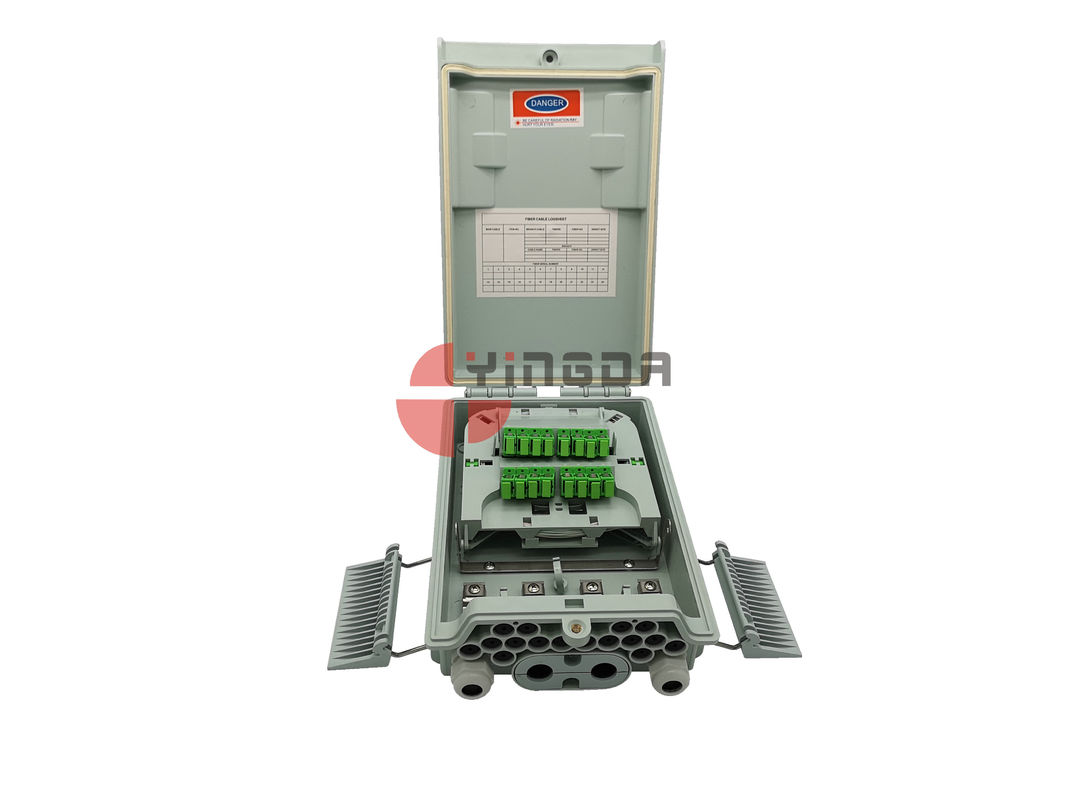

Ürün Detayları

Kutu tamamen anahtarla kapatılmıştır ve düzeltmek için 2 parça toka vardır.

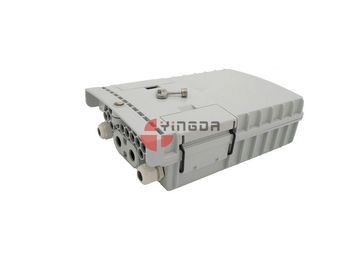

Su geçirmez IP65, anti-uv, anti-toz, anti-ıslak, vb, kutunun arkasındaki vida delikleri ile duvara monte veya kutup montaj olabilir.

kablo bağlantı noktaları: 1 ekspres bağlantı noktası, 2 yuvarlak bağlantı noktası ve ftth (evdeki fiber için) 16 çıkış kabloları.

TİP A TİP B

2 Döndürme plaka Türleri:

TİP A - LGX kaset modülü ayırıcı maks. 2 adet 1x8 veya 1 adet 1x16 plc ayırıcı SC konnektörlü

TİP B - adaptör panelinin üst tarafında, ayırıcının çıkışını ve her iki tarafta adaptörlü ayırıcı giriş sabitlemesi için arka tarafı ve çelik boru yuvası sabitlemesini sabitleyebilir.

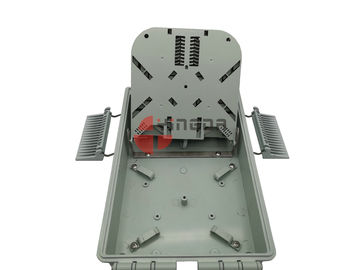

Fiber Füzyon ve Depolama Alanı:

İkinci tepsi fiber optik fusino ve yönetimi içindir, maks. 16 füzyon eki için tek damar.

Kutunun dibinde kablo yönlendirme ve bağları olan fiber depolama içindir.

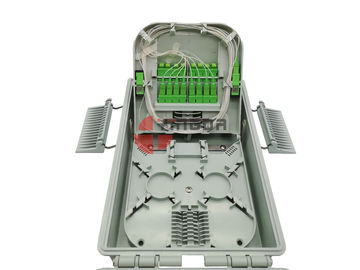

Adaptör plaka:

tüm plakalar öne çevrilmiş tasarımdır, maks. Düşme kablosu konektörünü bağlamak için 16 adet SC adaptör ve ayırıcı çıkış konektörleri, geri dönüş parçası konektör sabitlemesi için 2 adet SC adaptör.

Arkada ayrıca 1: 8 plc splitter çelik boru için 2 adet yuva vardır.

ayırıcı giriş konektörleri, girişi ve çıkışları ayırt etmek için tepsinin her iki tarafına da yerleştirilebilir. SC / UPC adaptörünü veya mavi, kırmızı, turuncu veya gevşek tüpün diğer renklerini de ayırt etmek için kullanabilirsiniz.

Plaka tamamen ayrı bir tasarıma sahiptir, elle çıkarılabilir ve alt tarafa metal benzersiz braketler ile sabitlenebilir, montajı ve sökmesi kolaydır, hızlı ve hızlıdır. ABS + PC malzemesi, benzersiz tasarım.

Önceden sonlandırılmış pigtailler, adaptör veya ayırıcılar gerektiğinde, önce bunları takın, ardından tepsiyi kutuya yerleştirin, ardından montajı bitirin. Sahada inşaat yaparken, konnektörleri doğrudan üst adaptör plakasına yerleştirebilir, ardından dağıtımı tamamlayabilirsiniz.

Paket Bilgileri

Standart aksesuar

Vida, taban, kapak, bağlantı vidası, lastik conta, kilit leke, kapı klipsi, kapı klipsi bağlantı braketi, halka halkası, kapak sabitleme ayağı, kapak plakası A / B / C, kapak ayağı, elyaf tutucusu, delik açma ayağı, su geçirmez engelleyici, kablo çıkış paspası vb.
