Marka Adı: | YINGDA |
Model Numarası: | FDB0208C |
Adedi: | 200PCS |
fiyat: | 1.0USD-18.6USD |
Teslim Zamanı: | 5-8 iş günü |
Ödeme Şartları: | Western Union, T / T, L / C, MoneyGram |

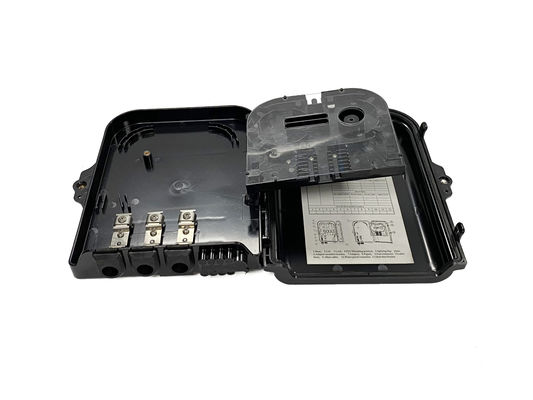

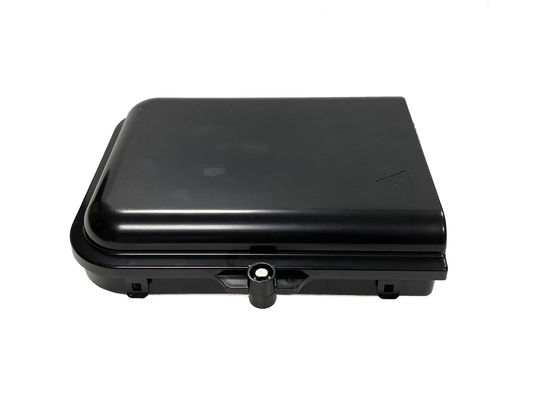

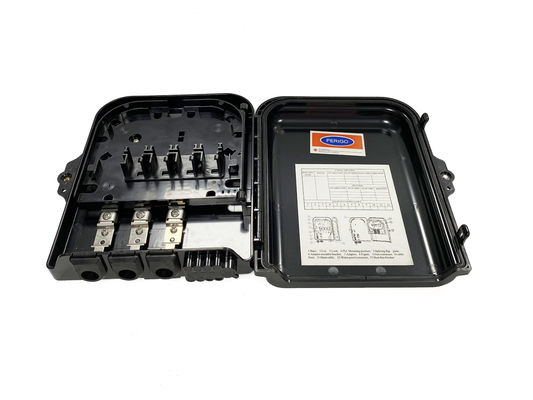

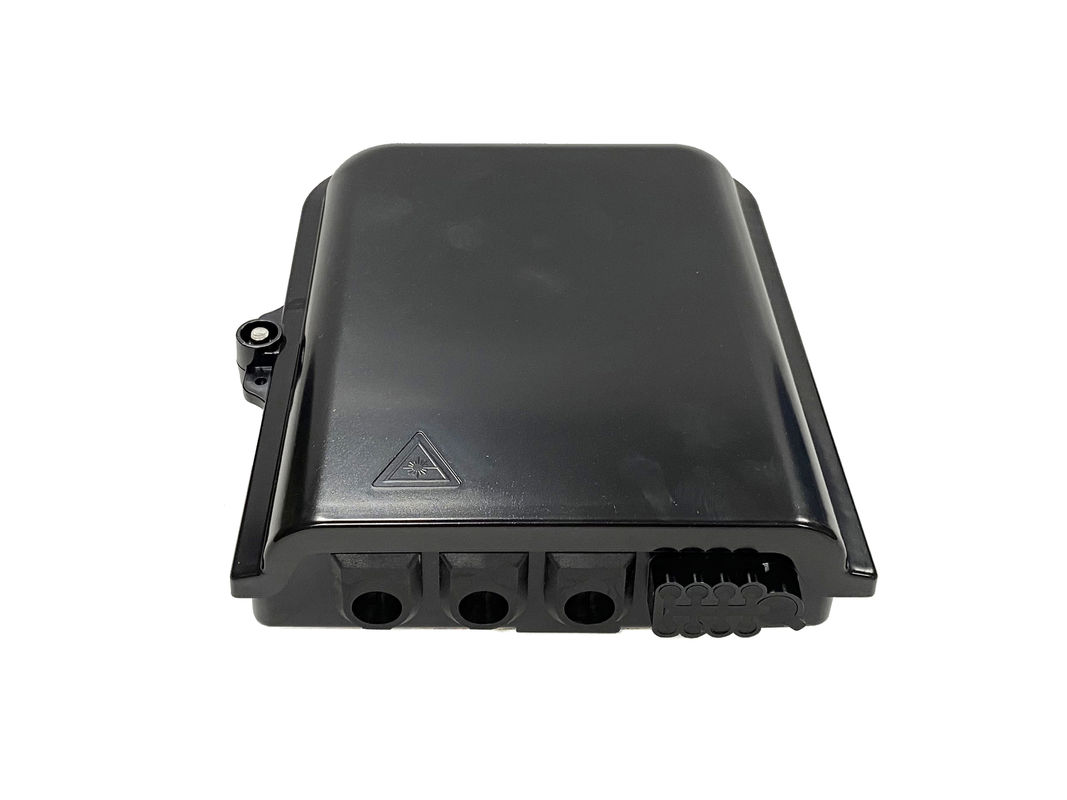

FDB0208C, FTTH uygulaması için tasarlanmıştır ve Telekomünikasyon ağları, CATV ağları, Veri iletişim ağları, Yerel Alan ağları vb.Hızlı bağlayıcılar, sc adaptörleri veya splitter 1*2 1*4 1*8 mini modül veya LGX kaset tipi.
8 Liman Dağıtım Kutusu Özellikleri
8 Çekirdek Uyku Özellikleri
Boyut | 195×240×66 mm | Maksimum kapasite (tek çekirdek) | 8 çekirdek |
Ağırlık | 602 g | Dökme yöntemi | Mekanik |
Giriş sayıları | 2 port (fiber optik kablolar için) + 8 port (düşük kablolar için) | Çevre sıcaklığı | -40°C~+65°C |
Uygun kablo çapı | InΦ12mm, outΦ2*3mm | ||
Koruma sınıfı | IP65 | PLC bölücü | 1x8, 1x4 mini modül |
FTTH terminal kutusu Kurulum talimatı
1. Tüm parçaları ve aletleri hazırlayın ve temiz ve kuru yapın. Kabloyu yaklaşık 1 metrelik uygun uzunlukta kesin ve şeridden sonra yaklaşık 4cm saklayın.Adaptör paneline vidalar ile adaptör kurmak.
2PLC çelik borusunu adaptörün arkasına yerleştirmek için iki yer var.
3. Güçlendirilmiş çekirdeğin vidalarını gevşet ve sabitleme klemini çıkar. Çıkarılmış kabloyu terminal kutusuna bağla ve fiber kablosunu köpük şeridiyle koru.Kabloyu sabitleme klemesi ile sıkıştırın, pekiştirilmiş çekirdek vidalarının etrafındaki aramid ipliği, sonra sabitleme vidalarını bozdurun.
4Optik lifleri en az 30 mm'den fazla bir radyumla aşağıya sarın, lifleri naylonla sıkı bağlayın.
5- Adaptör ve kablolarla hızlı bağlantıyı yerleştirin.
6Kablo portlarını kauçuk fişlerle kapat ve tüm vidaları sıkıca bağla.
FDB Kutusu Paketi Bilgisi
Sipariş bilgileri
Model | Adaptör | PLC bölücü |
FDB0208C |
SCA=SC/UPC SCU=SC/UPC LCA=LC/APC LCU=LC/UPC NU=NULL |
102=1X2 104=1X4 108=1X8 NU=NULL |
![]() |
