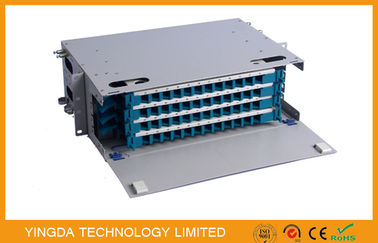

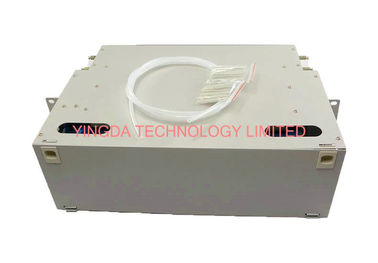

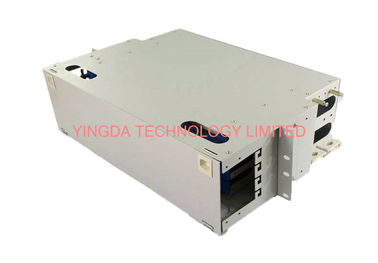

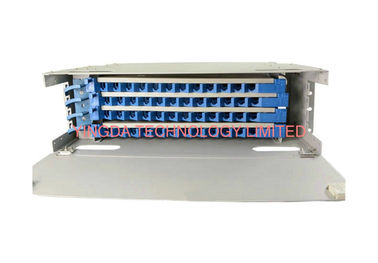

48 çekirdekli fiber optik yama paneli kabine kaynak tepsisi 4 x 12F raf montajı

48 çekirdekli ODF optik fiber dağıtım çerçevesi standart 19 inçlik şasidir, kapasitesi 48 çekirdek de dahil olmak üzere, yüksek yoğunlukta, tüm modüler tasarımdır.Kablo dağıtım bir sette, her füzyonlu dağıtım modülü bireysel olarak çıkarılabilir, çerçeveyi açma ve kapatma ihtiyacını karşılar.

Büyük kapasiteli optik dağıtım çerçevesi de iyi çalışmaktadır. Füzyonlu dağıtım modülü, FC, SC, ST, LC ve diğer birçok adaptörle yüklenebilir.ve yaygın fiber optik pigtail ve kurdele pigtail için uygundur, 12 çekirdekli entegre lif erime ünitesi tepsisi ile donatılmış, doğrudan kaynaklanabilir.

Ana teknik parametreler

1. Çevre sıcaklığı: -5 ~ +45°C
2. Nispi nem: ≤85% (+30°C)
3. Atmosfer basıncı:70 ~ 166 KPa
4. Bağlantı zayıflaması (değiştirilebilir ve tekrarlanabilir): ≤0.5dB
5. Ekleme kaybı: ≤ 0.3dB
6. Geri dönüş kaybı: APC ≥ 60dB; UPC ≥ 50dB; PC ≥ 45dB
7. Yüksek voltaj koruma yeri ile dağıtım çerçevesi arasındaki basınç: ≥ 3000V (DC), 1 dakikalık arkaplan yok, arıza yok
8. Yüksek voltaj koruma yeri ile dağıtım çerçevesi arasındaki izolasyon direnci: ≥ 100MΩ/ 500V (DC)
9. Kaskad 12 port splice entegrasyon modülü, yapılandırılabilir 12-144 çekirdek, tepside 12 çekirdek
10. FC/SC/ST/LC adaptörünü sıkıştırarak, adaptör 30 derece ayarlandı, atlama lif bükme yarıçapının ≥40mm olmasını sağladı, aynı zamanda lazer gözleri yakmasını önledi.

Yapı özellikleri

• Yüksek kaliteli soğuktan yuvarlanmış levha ve yüzey elektrostatik sprey, güzel görünümden yapılmıştır
• Aşağı ve yan kapı ithal kilit kullanın
• Bar adaptör paneli gibi adaptörler kurulabilir: FC, SC, ST, LC, vb
• Güçlendirilmiş çekirdek ve kablo sabit koltuk,tam aksesuarları yapılandırın

Performans avantajı

• İyi mühürleme performansı, esnek yapılandırma, hızlı kurulum
• Üç fonksiyon ayarlayın: optik fiber splice, kablo depolama, kablo dağıtım bir sette
• Kolay işleme, güvenilir topraklama, güvenliğini korumak
• Atlama lif tam koruma, bükme yarıçapı ≥ 40mm sağlamak
