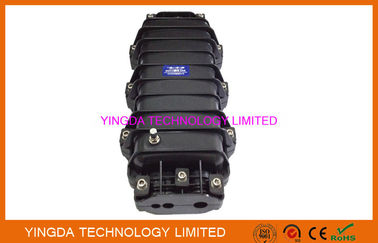

Orizontal Fiber Optik Ek Kapatma, UnderGround Elyaf Eklem Kaplaması 96 Çekirdek
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xMalzeme | PC | Kablo Bağlantı Noktaları | 3 inç 3out |
---|---|---|---|
Max kapasite | 96 çekirdek demirli fiber, şerit fiber için 144cores | Kablo çapı | 8-20mm |
Boyut | 430x180x125 mm | ekleme tepsisi miktarı | 4 adet |
ekleme tepsisinin kapasitesi | 24 fiber / 36 fiber (şerit) | müşteri logosu | Tamam |
Örnek | Tamam | ||
Vurgulamak | fiber optic splice enclosure,fiber optic joint closure |
Zemin Fiber Ortak Kapama altında 96 Çekirdek 3 3 Fiber Optik Ek Kapatma Kapanış
Model: GJS-H010
Uygulama: anten, yeraltı, duvara montaj, kanala montaj, el deliği montajı.
Ortam sıcaklığı -40 ℃ ile + 65 ℃ arasındadır.
Fiber Ekleme Kutusu sStructure
Özellikler
Dış boyut (LxWxH) | 430x180x125 (mm) |
Ağırlık (dış kutu hariç) | 2500g 2825g- |
Giriş / çıkış portlarının sayısı | Her tarafta 3 (adet) (toplam 6 adet) |
Fiber kablo çapı | Φ8 — Φ20 (mm) |
FOSC'nin kapasitesi | Bunchy: 12—96 (Çekirdek) Şerit: max. 144 (Çekirdekler) |
İç çap | 320x120x100 (mm) |
Ekleme tepsisi kapasitesi | Bunchy: 12, 24 (çekirdekli); Şerit: 3 (adet) |
Ana bileşenler
Yok hayır. | Bileşenlerin adı | miktar | kullanım | Uyarılar | |
1 | Konut | 1 set | Tüm fiber kablo eklerini koruma | ||
2 | Fiber optik ekleme tepsisi (FOST) | mak. 6 adet (demet) mak. 4 adet (şerit) | Isıyla daralan koruyucu kılıf ve tutma liflerinin sabitlenmesi | ||
3 | vakıf | 1 set | Fiber kablo ve FOST takviyeli çekirdek sabitleme | ||
4 | Conta uydurma | 1 set | FOSC kapağı ve FOSC tabanı arasında sızdırmazlık | ||
5 | Port fişi | 6 parça | Boş bağlantı noktalarını kapatma | ||
6 | Basınç test vanası | 1 set | Hava enjekte ettikten sonra, basınç testi ve sızdırmazlık testi için kullanılır | Gereksinime göre yapılandırma | |
7 | Topraklama türetme cihazı | 1 set | Topraklama bağlantısı için FOSC'de fiber kabloların metalik bileşenlerinin bulunması | Gereksinime göre yapılandırma |
Ana aksesuarlar ve özel aletler
Yok hayır. | Aksesuarların adı | miktar | kullanım | Uyarılar |
1 | Daralan koruyucu kılıf | Fiber ek yerlerini korumak | Kapasite göre konfigürasyon | |
2 | Naylon kravat | Lifin koruyucu kaplama ile sabitlenmesi | Kapasite göre konfigürasyon | |
3 | Yalıtım bandı | 1 rulo | Kolay sabitleme için fiber kablo çapı büyütme | |
4 | Bant mühür | 1 rulo | Sızdırmazlık fitingine uyan fiber kablo çapı büyütme | Şartname olarak yapılandırma |
5 | Asılı kanca | 1 set | Hava kullanımı için | |
6 | Topraklama teli | 1 parça | Topraklama cihazları arasında geçiş | |
7 | Aşındırıcı bez | 1 parça | Çizilmeye fiber kablo | |
8 | Etiketleme kağıdı | 1 parça | Etiketleme lifi | |
9 | Özel anahtar | 3 adet | Sabitleme cıvataları, takviyeli çekirdek somunu sıkma | |
10 | Kağıt ölçme | 1 parça | Çapının sızdırmazlık bandıyla genişletildiği daireyi ölçmek için | |
11 | Tampon tüp | müşteriler tarafından karar verilmesi | Fiberlere bağlandı ve FOST ile sabitlendi, yönetme tamponu | Gereksinime göre yapılandırma |
12 | Nem Alıcı | 1 çanta | Kurutma havasını sızdırmaz hale getirmeden önce FOSC içine koyun. |
şekil 1, şekil 2
Fiber ekleme kutusu inline tip üst fiber ekleme kutusu yatay tip taraflı

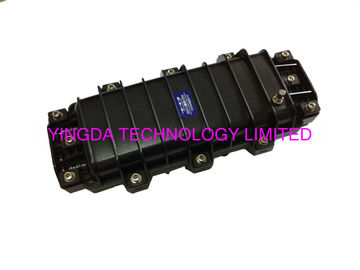

- kutu yüksek mukavemetli mühendislik plastik PC malzeme, mükemmel el işleri yapılmıştır. (şekil 1 ve 2)
- Kapak, özel anahtarlı aletle donatılan kutuyu açmak ve kapatmak için paslanmaz çelik lekelerle donatılmıştır. (şekil 1 ve 2)
şekil 3, şekil 4
- fiber bağlantı kutusunun üstünde bir etiket vardır, içerik esas olarak şunları içerir: ürün adı, model, kapasite, üretim tarihi. şekil 3'e bakın

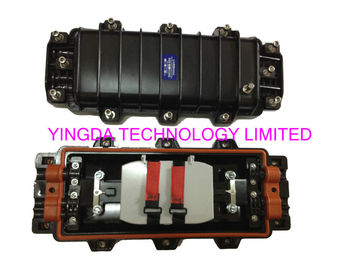

- iç kırmızı lastik daire, su geçirmez, toz geçirmez ile tamamen mühürlenir. sert çevre dışında kullanılabilir, yeraltı, menhol, duvara montaj, direk monte, anten, vb. şekil 4'e bakın
şekil 5, şekil 6

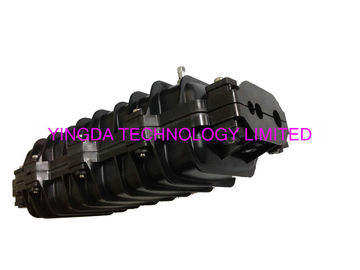

- kablo bağlantı noktaları: 3 inport, 3 outports. kablo çapı ayrı: 8-20mm, 8-16mm, 8-13mm, şekil 5 ve 6 gibi
- sipariş sırasında hava valfi isteğe bağlıdır. müşteri ihtiyacı varsa, bununla donatılmış olacak, şekil 6 gibi.
şekil 7, şekil 8
Fiber ek yeri kapaması en fazla 4 adet 24 fiber tepsi, her bir tepsi plastik kovan tutucu ile birlikte takılabilir. Şekil 7'ye bakınız.
Tüm ek yeri tepsileri birbiriyle üst üste gelir ve vidalarla vidaları sabitler, böylece uzun taşımalarda kırılmaz. sigure 8'i gör.
