24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı

Menşe yeri Çin
Marka adı YINGDA
Sertifika ISO SGS ROHS
Model numarası GPSR-1U-SA24
Min sipariş miktarı 100 pcs
Fiyat negotiable
Ambalaj bilgileri 1pc / box, 5 pcs / carton box
Teslim süresi 5-8days after payment
Yetenek temini 500,000 pcs per month

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Malzeme Soğuk haddelenmiş çelik renk Gri
Kapasite 24 Lif adaptör SC tek taraflı adaptör
Kablo Bağlantı Noktaları 4 adet 20mm Uygulama FTTH FTTX FTTB ODN PON ağı
boyut 430 * 300 * 1U mm Kalınlık 1.2mm
Vurgulamak

rack mount odf

,

optik dağıtım çerçeve

Mesaj bırakın
Ürün Açıklaması

24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı





Fiber optik patch panel, fiber optik iletimde terminal kablolaması için yardımcı ekipmandır

direk iç mekan optik kablo eki ve branşman bağlantısına uygun iletişim ağı,

ve elyafı korur.



Şartname



MODEL GPSR-1U-SA24
Boyut 430 * 300 * 1U mm
maksimum kapasite 24 çekirdek
Adaptör bağlantı noktası SC SIMPLEX
Adaptör miktarı 24 adet SC veya LC dubleks
Kalınlık 1,2 mm
Malzeme Elektrostatik püskürtme ile soğuk haddelenmiş çelik sac
Renk Siyah beyaz
Kablo girişi 4 adet φ20mm
Net ağırlık 5,2 kg





Özellikleri



24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı 0



Sonlandırmada ve 19 '' standart yapıda, rack montaj tasarımında, metal soğuk haddelenmiş sac, elektrostatik püskürtme ile, boyadan sonra 1.2mm kalınlıkta uygulanabilir.

Gri renkli, tamamen pürüzsüz, çatlak veya parmak izi yoktur.

24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı 1

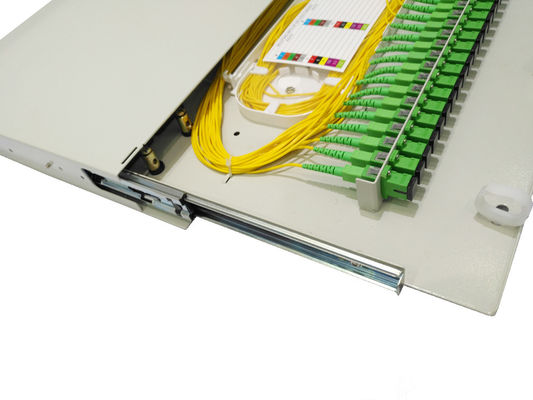

1U yükseklik 44.54mm, 24 adet SC tek yönlü adaptör plakasını tutabilir, adaptör flanş deliğine sahiptir, tüm kutu adaptörleri plaka üzerine sabitlemek için vidalarla birlikte teslim edilir, uzun süreli nakliye sırasında sabitlenir, dışarı kaymaz.

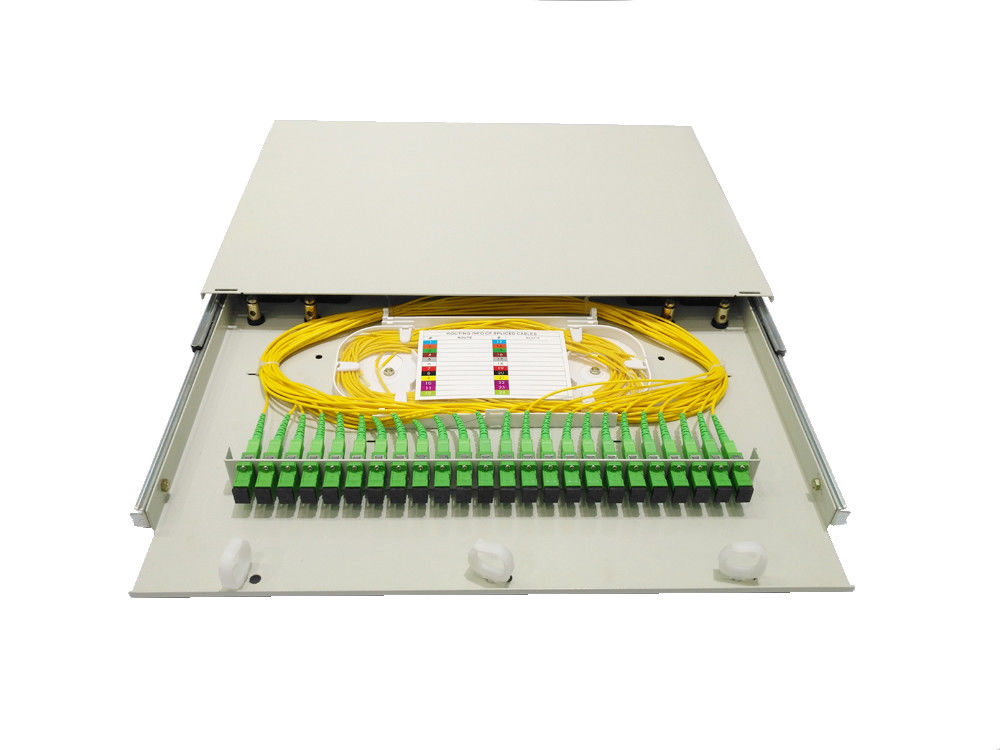

1 adet füzyon ekleme tepsisi, maksimum 24 çekirdekli tek fiber depolama ile donatılmış 1U 24 çekirdek, 1.5 metre uzunluğunda fiber yönetimi veya depolama için yeterli alan vardır.

24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı 2

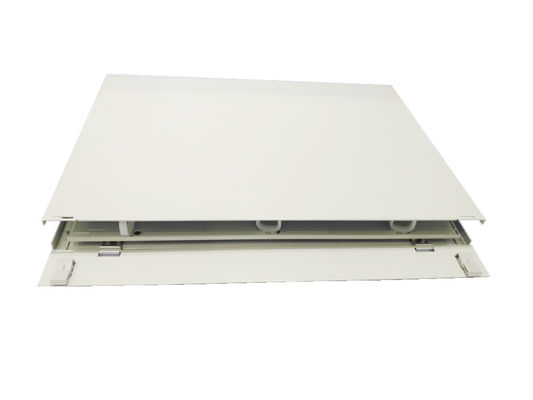

Kutu, aksesuar çantasıyla yapılandırılacak kulakları, teslimat sırasında kutuya sabitlenmemiş yeterli vidayla monte edilerek 19 inç veya 23 inç ODF çerçevesine rafa monte edilebilir.Pls yerinde inşaat yaparken çıkarın.



24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı 3

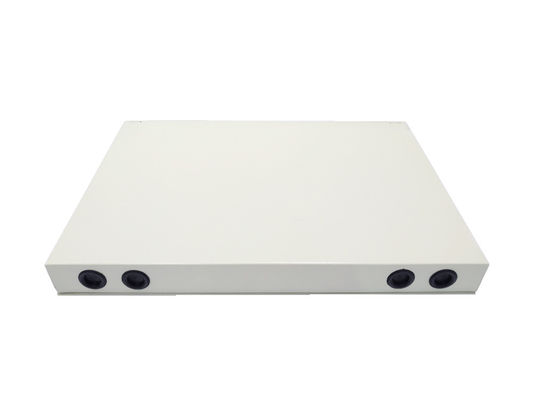

Fiber yönetimini kolay ve güzel hale getiren toz veya sıçanı önlemek için 4 parçalı kablo giriş kelepçeleri ve lastik contalı kutu.Metal sürgülü tepsi plastik tepsiden daha iyidir, uzun süre ara vermez, çok pürüzsüz ve iç tepsiden çıkarılması kolaydır.



Ayrıca kablo çıkış yönetimi, insanlık tasarımı için 3plastik kablo kelepçeleri vardır, birçok tipte kelepçe seçilebilir.





24 Bağlantı Noktalı SC APC Konektörü 19 "ODF Fiber Optik Yama Paneli Dağıtım Çerçevesi Beyaz Metal Raf Montajı 4

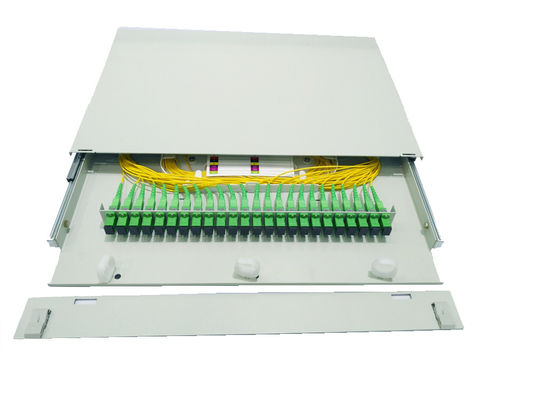

Tüm kutu önde bir klips ile kapatılır ve altta metal bir tutucu ile yukarı veya aşağı çevrilebilir.Teslimat sırasında daha iyi koruma için kapatılacaktır.





Çevresel Gereklilikler:



Uygun olmayan dış mekan kullanımı, kullanılması gerekiyorsa koruyucu önlemler almalıdır.

Çalışma sıcaklığı

-25 ile +40 ° C

Depolama sıcaklığı

-25 ile +55 ° C

Bağıl nem

≤% 85 (30 ° C)

Atmosferik basınç

70 ~ 106 kPa

Hizmet ömrü

20 yıl



Malzeme özellikleri

Fiber Optik Patch panel malzemeleridır-dirkorozyon direnci,kararlı fiziksel ve kimyasal özellikler;

herşeymalzeme uyumlu olmalı ve optik kablo kılıfı ve kablo örgüsü ile uyumlu olmalıdırkılıf.

Korozyonu ve diğer elektrik hasarlarını önlemek için, bu malzemeler diğerleriyle uyumlu olmalıdır.

kullanılan ekipmanyama paneli



1. Eğerpatch panel mühendislik plastikleri kullanır, yanma performansı uygun olacaktır.

A GB / T5169.7 testi ile testson için30'lar.

2.fiber optik konektör geliştirme koruyucu kullanımı malzemeler ve sıcakta eriyen sıcaklık dolgusu

120'den az olmamak°C, termal yumuşama sıcaklığı 90'dan az olmamalıdır°C, kullanılabilir

25 ~ + 40°C sıcaklığı.

3.tüm malzemeler toksik olmamalı, insan sağlığına zarar vermemelidirve diğer ekipman öğesi

yan etkiler.

Görünüş şekli tamamlayacak, çapaksız, kabarcıksız, çatlak ve boşluk bırakmayacak, safsızlık

kusurlar.Arka plan renginin tamamı tekdüze sürekli olmalıdır.Güzel görünüm ve

uygun yapı,düşük zayıflamakayıpmakul yapı, güçlendirilmiş çekirdek sabittiriçinde

terminal kutusu, kılıfvardırtopraklama kablosu, için uygunfiber optik şerit kablo vekapalı kablo.

Eşsiz tasarım, 19 inç rafveya duvara montaj.





Mekanik özellikler



Çekme mukavemeti: kablo terminali arasında 500N'den az olmayan eksenel gerilme mukavemetine dayanmalıdır

kutusu ve kablo ve kablo örgüsü ile terminal kutusu arasında 5N'den az olmamalıdır.



Sıkıştırma testi: kablo terminal kutusunun her biri dikey statik basınca dayanabilmelidir

200N'den az değil.



Bükülme testi: kablo terminal kutusu burulma açısına dayanabilmelidir.





Elektriksel özellikler

  1. Fiber optik kablo kutusu metal bileşeni ve kablo metali güçlendirici çekirdek, kablo metali
  2. bileşenler ve toprak izolasyon direnci
  3. Yalıtım direnci:
  4. 2 * 104M ohm'dan az olmamalıdır, test voltajı: 500V (DC).
  5. gerilim gücü:
  6. arıza yok, 15Kv DC'de 1 dakika altında ark fenomeni yok, arıza yok, ark yok
  7. fenomen.
